AFV · 02 · 001 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · плавающая, дивизионного звена СССР · Россия · RUS

2С1М1 «Гвоздика»

122-мм самоходная гаубица на шасси МТ-ЛБ
M1974 · ХТЗ
Илл. 02·001 — вид сбоку · фотосилуэт
0 — 5 м
2С1 «Гвоздика»: 122-мм 2А31 на плавающем шасси МТ-ЛБ.
Статус
В строю · с 2024
Выпущено
≈ 10 000 ед.
Производитель
ХТЗ (Харьков) · ВгТЗ (Волгоград)

Назначение

Лёгкая плавающая 122-мм самоходная гаубица дивизионного звена, разработанная для замены буксируемой М-30 в мотострелковых соединениях. Башенная установка размещена на удлинённом шасси МТ-ЛБ — благодаря этому машина способна форсировать водные преграды без подготовки за счёт перемотки гусениц. Орудие 2А31 — модернизация ствола Д-30 — обеспечивает дальность стрельбы осколочно-фугасным снарядом до 15,2 км, активно-реактивным — до 21,9 км. М1 — модификация с автоматизированной системой управления наведением орудия (АСУНО «Машина-М»), цифровыми средствами связи и возможностью применения корректируемого боеприпаса «Китолов-2М».

Тактико-технические характеристики

  • Боевая масса 15,7 т
  • Длина (с пушкой вперёд) 7,26 м
  • Длина корпуса 7,26 м
  • Ширина 2,85 м
  • Высота 2,74 м
  • Клиренс 0,40 м
  • Экипаж 4 чел.
  • Шасси МТ-ЛБ (удлинённое, 7 катков)
  • Двигатель ЯМЗ-238Н · 240 л.с. дизель
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 4,5 км/ч
  • Запас хода 500 км
  • Орудие 122-мм 2А31
  • Угол ВН −3 … +70 °
  • Угол ГН 360 °
  • Дальн. ОФС до 15,2 км
  • Дальн. АРС до 21,9 км
  • Боезапас 40 выстр.
  • Скорострельность 4—5 выстр./мин
  • Бронирование до 20 мм (противопульное)

Модификации

2С1 «Гвоздика» (базовая, с 1971) 2С1М (модернизация боеукладки и связи) 2С1М1 (АСУНО, «Китолов-2М», 2003) 2С34 «Хоста» (на базе 2С1) Raad-1 (Иран, копия на шасси Boragh)
Семейство 2С1М1 линейка: 2
  1. AFV · 02 · 001 2С1М1 «Гвоздика» ← вы здесь САУ · RUS
  2. AFV · 02 · 034 2С34 «Хоста» САУ · RUS

Операторы

SUN (СССР, исх.) RUS BLR UKR POL BUL IRN +20

Фотографии

2С1 «Гвоздика» на параде в СССР, январь 1985. Командир в открытом люке, характерные семь катков шасси МТ-ЛБ. Фото — U.S. Department of Defense (defenseimagery.mil), public domain.
2С1 «Гвоздика» на параде в СССР, январь 1985. Командир в открытом люке, характерные семь катков шасси МТ-ЛБ. Фото — U.S. Department of Defense (defenseimagery.mil), public domain.
2С1 «Гвоздика» в музее вооружения армии США (U.S. Army Ordnance Museum, Абердинский полигон), 2007. Видны корма, башня и 122-мм гаубица 2А31. Фото — © Mark Pellegrini, Wikimedia Commons, CC-BY-SA 2.5.
2С1 «Гвоздика» в музее вооружения армии США (U.S. Army Ordnance Museum, Абердинский полигон), 2007. Видны корма, башня и 122-мм гаубица 2А31. Фото — © Mark Pellegrini, Wikimedia Commons, CC-BY-SA 2.5.
2С1 «Гвоздика» 61-й мехбригады ВС Болгарии (борт «131») ведёт огонь на полигоне Ново-Село, 13 июня 2014. Фото — © 347karlovo, Wikimedia Commons, CC-BY-SA 3.0.
2С1 «Гвоздика» 61-й мехбригады ВС Болгарии (борт «131») ведёт огонь на полигоне Ново-Село, 13 июня 2014. Фото — © 347karlovo, Wikimedia Commons, CC-BY-SA 3.0.
AFV · 02 · 003 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · дивизионного звена СССР · Россия · RUS

2С3М2 «Акация-М2»

152-мм дивизионная самоходная гаубица
M1973 / SO-152 · УЗТМ
Илл. 02·003 — вид сбоку · фотосилуэт
0 — 5 м
2С3 «Акация»: 152-мм 2А33 в башне на гусеничном шасси «Объект 303».
Статус
В строю · с 2024
Выпущено
≈ 4 000 ед.
Производитель
Уралтрансмаш (Екатеринбург)

Назначение

Основная 152-мм самоходная гаубица дивизионного звена ВС СССР в 1970-х—1980-х годах, разработанная под индексом «Объект 303» на УЗТМ для замены буксируемых Д-1 и МЛ-20. Сохраняется в строю российской армии до сих пор, постепенно вытесняется более современной 2С19 «Мста-С» и 2С35 «Коалиция-СВ». В башне установлена 152-мм нарезная гаубица 2А33 — дальнейшее развитие буксируемой Д-22, оснащённая полуавтоматическим заряжанием в горизонтальном положении ствола. Шасси — собственное гусеничное (Объект 303), унифицированное с СУ-100П, с компоновкой «двигатель спереди — боевое отделение сзади», что обеспечивает большой кормовой люк для механизированного боезапаса с подачей выстрелов с грунта. М2 — модернизация 2006 года: автоматизированная система управления наведением орудия «Успех», поддержка корректируемых артиллерийских снарядов «Краснополь» и «Сантиметр», обновлённый прицельный комплекс и средства связи.

Тактико-технические характеристики

  • Боевая масса 27,5 t
  • Длина (с пушкой вперёд) 8,40 м
  • Длина корпуса 7,76 м
  • Ширина 3,25 м
  • Высота 3,05 м
  • Клиренс 0,45 м
  • Экипаж 4 чел.
  • Шасси «Объект 303» (унифицировано с СУ-100П)
  • Двигатель В-59 · 520 л.с. дизель
  • Удельная мощность 18,9 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Запас хода 500 км
  • Орудие 152-мм 2А33 (нарезная гаубица)
  • Угол ВН −4 … +60 °
  • Угол ГН 360 °
  • Дальн. ОФС до 17,4 км
  • Дальн. АРС до 24 км
  • Дальн. УАС «Краснополь» до 18 км (с М2)
  • Боезапас 46 выстр.
  • Скорострельность 3,5 выстр./мин
  • СУО «Успех» (АСУНО) (с М2)
  • Зен. пулемёт 7,62-мм ПКТ
  • Бронирование до 30 мм (противопульное)

Модификации

2С3 «Акация» (базовая, с 1971) 2С3М (увеличенный БК, 1975) 2С3М1 (новый прицел 1П5, 1987) 2С3М2 (АСУНО «Успех», «Краснополь», 2006) 2С3М3 (опытная, новое орудие) 2С19 «Мста-С» (основной преемник, с 1989)
Семейство 2С3М2 линейка: 3
  1. AFV · 02 · 003 2С3М2 «Акация-М2» ← вы здесь САУ · RUS
  2. AFV · 02 · 019 2С19М2 «Мста-С» САУ · RUS
  3. AFV · 02 · 035 2С35 «Коалиция-СВ» САУ · RUS

Операторы

SUN (СССР, исх.) RUS BLR UKR KAZ UZB SYR +15 (включая страны бывшего Варшавского договора)

Фотографии

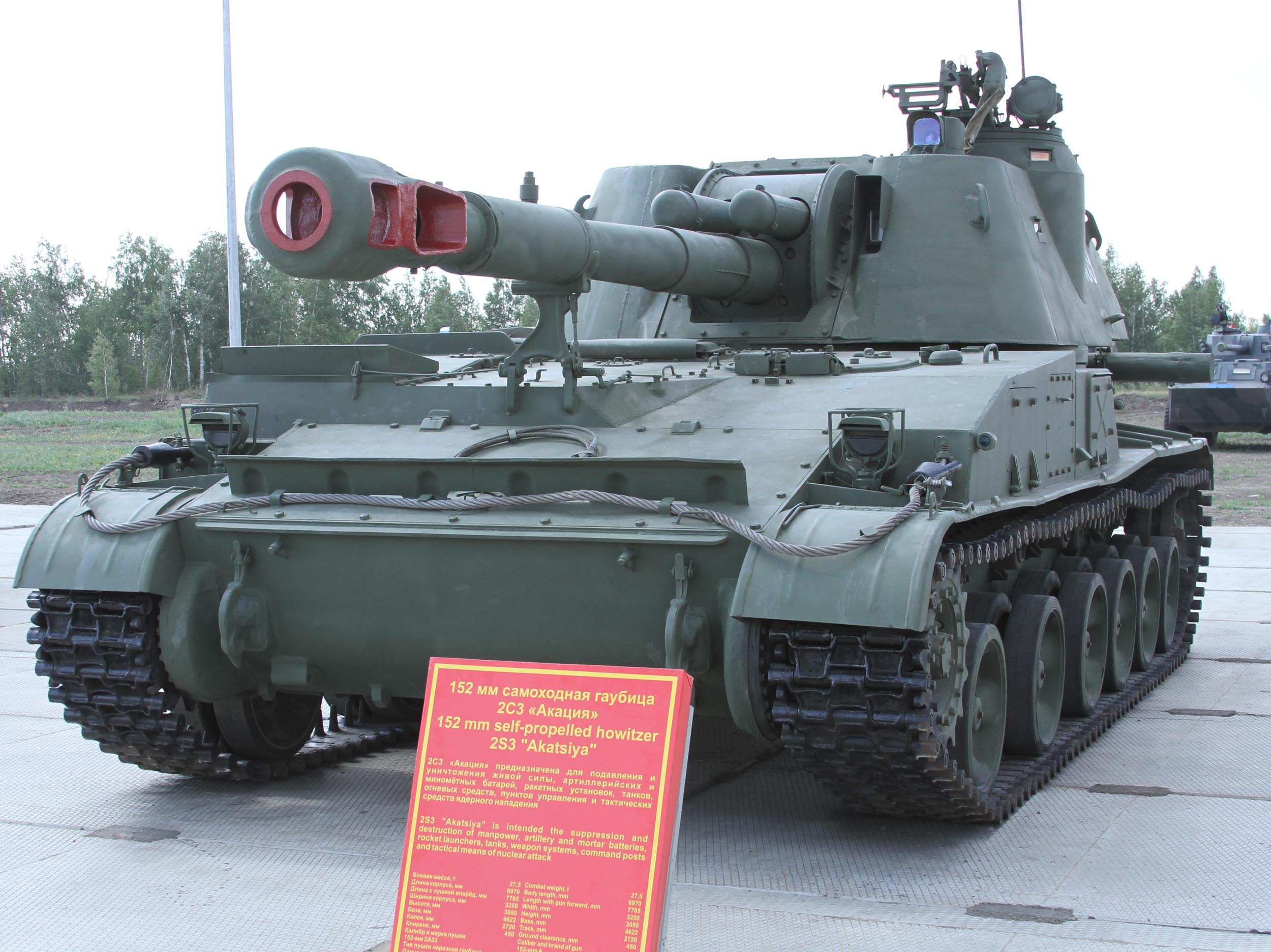

2С3 «Акация» на полигоне Широкий Карамыш, 9 августа 2015. Ракурс 3/4 спереди; видна 152-мм 2А33 с дульной заглушкой, командирская башенка с зенитным ПКТ и 6 катков шасси «Объект 303». На переднем плане — информационный плакат с обозначением системы. Фото — © Zimin V.G., Wikimedia Commons, CC-BY-SA 4.0.
2С3 «Акация» на полигоне Широкий Карамыш, 9 августа 2015. Ракурс 3/4 спереди; видна 152-мм 2А33 с дульной заглушкой, командирская башенка с зенитным ПКТ и 6 катков шасси «Объект 303». На переднем плане — информационный плакат с обозначением системы. Фото — © Zimin V.G., Wikimedia Commons, CC-BY-SA 4.0.

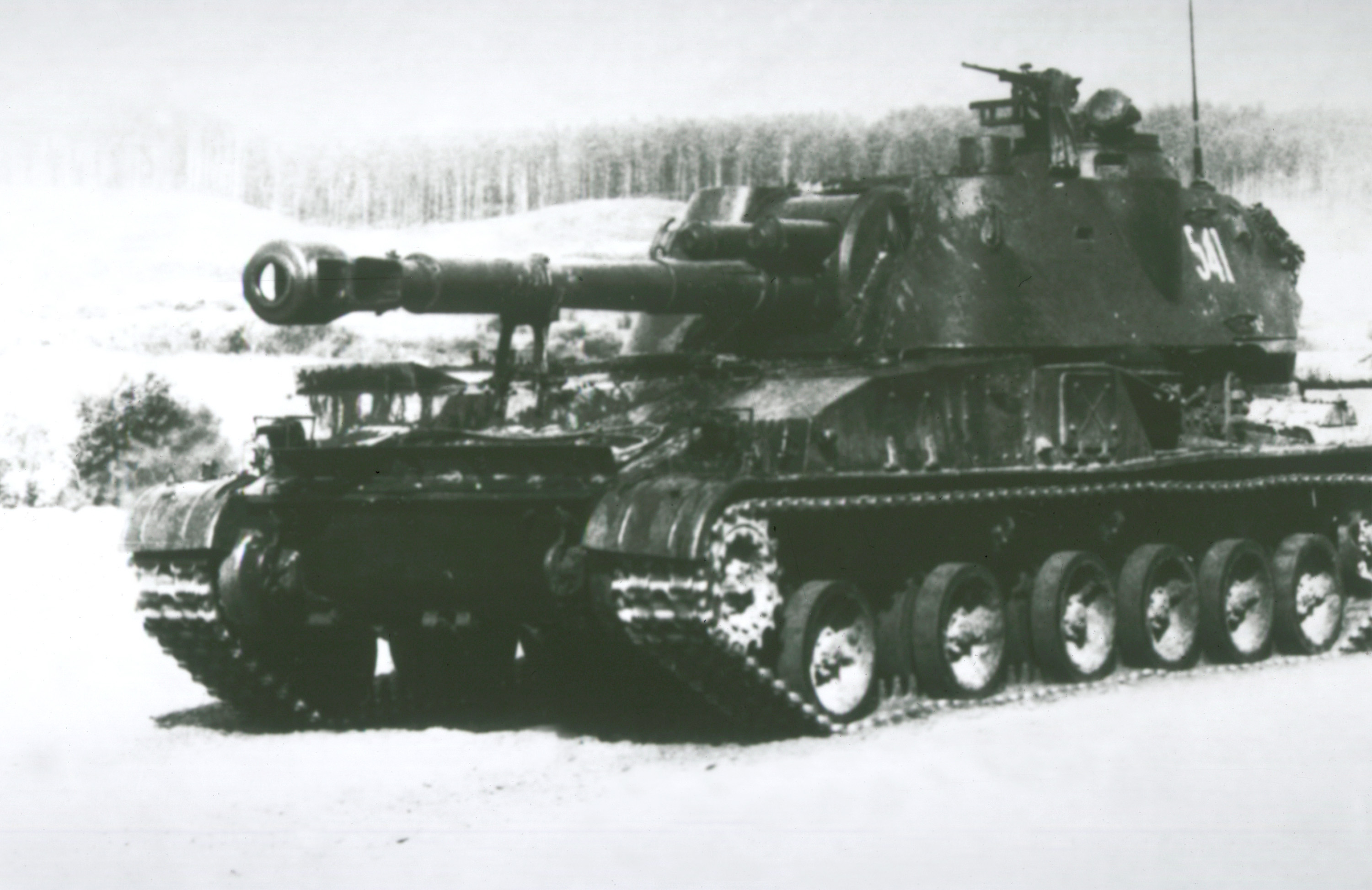

2С3 «Акация» (борт «541») времён СССР, 1987 год. Передне-боковой ракурс из архива Минобороны США (DoD, defenseimagery.mil). Виден характерный высокий силуэт башни и компоновка «двигатель спереди — боевое отделение сзади» — отличие от классической схемы 2С1/2С19. Фото — U.S. Department of Defense, public domain.
2С3 «Акация» (борт «541») времён СССР, 1987 год. Передне-боковой ракурс из архива Минобороны США (DoD, defenseimagery.mil). Виден характерный высокий силуэт башни и компоновка «двигатель спереди — боевое отделение сзади» — отличие от классической схемы 2С1/2С19. Фото — U.S. Department of Defense, public domain.

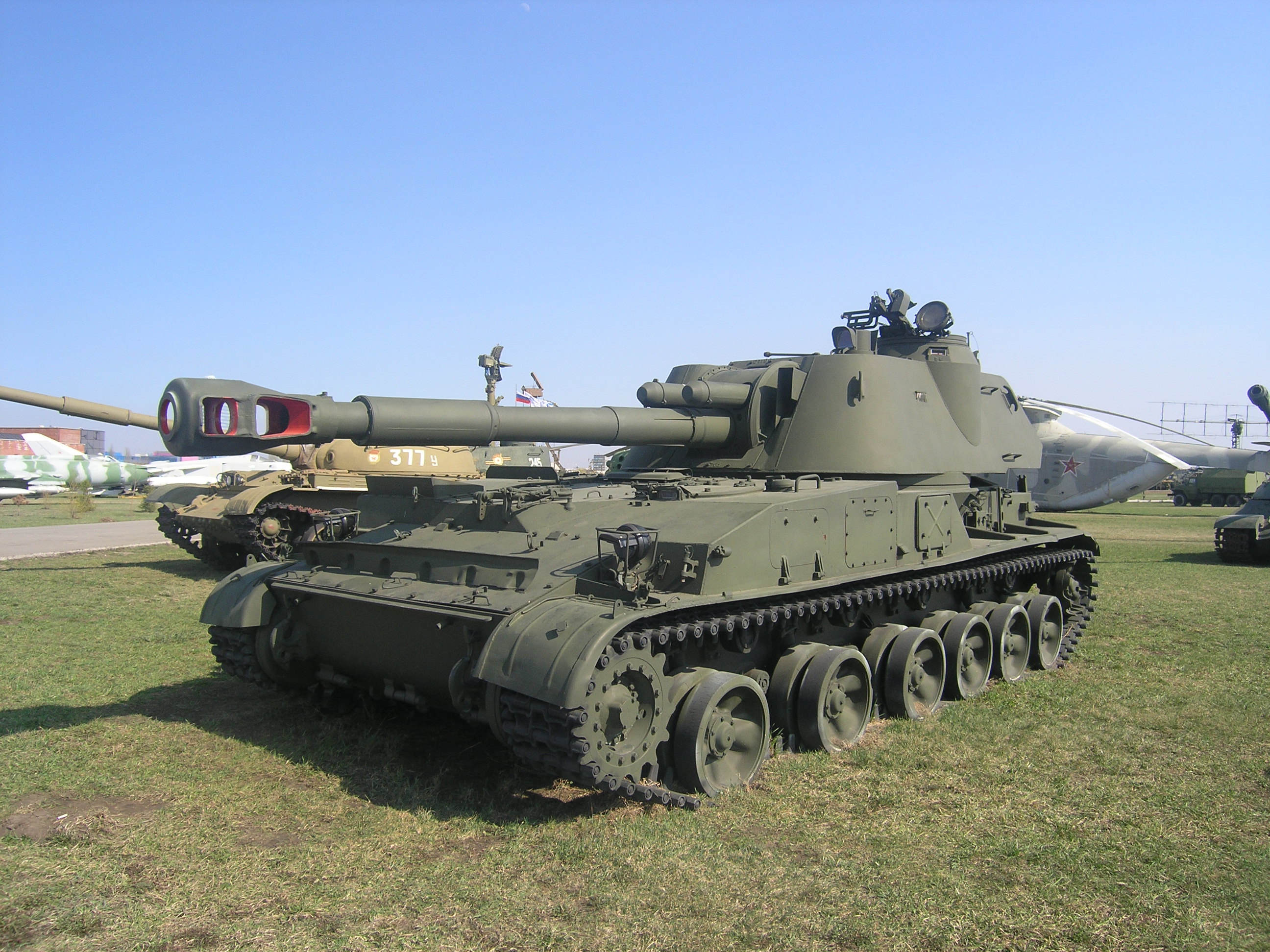

2С3 «Акация» в экспозиции Технического музея ОАО «АвтоВАЗ» в Тольятти, 13 апреля 2008. Чистый передне-боковой ракурс позволяет оценить пропорции башни и корпуса; на фоне — другая 2С3, видны обе машины линии. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С3 «Акация» в экспозиции Технического музея ОАО «АвтоВАЗ» в Тольятти, 13 апреля 2008. Чистый передне-боковой ракурс позволяет оценить пропорции башни и корпуса; на фоне — другая 2С3, видны обе машины линии. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
AFV · 02 · 004 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · корпусного звена · казнозарядный СССР · Россия · SUN

2С4 «Тюльпан»

240-мм самоходный миномёт большой мощности
M1975 / SM-240 · УЗТМ
Илл. 02·004 — вид сверху · фотосилуэт
0 — 6 м
2С4 «Тюльпан»: 240-мм миномёт 2Б8 на гусеничном шасси «Объект 305».
Статус
В строю · с 2024
Выпущено
≈ 588 ед.
Производитель
Уралтрансмаш (Свердловск)

Назначение

Единственный в мире серийный самоходный миномёт калибра 240 мм, разработанный на УЗТМ в 1969 г. для замены буксируемого миномёта М-240 в артиллерии резерва Главного командования. Принят на вооружение в 1971 г. Использует нарезной казнозарядный миномёт 2Б8 с гидравлическим заряжанием и шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». В походном положении ствол укладывается на крышу корпуса; в боевом — поднимается над кормой и опирается на сошник, опирающийся в грунт. Предназначен для поражения долговременных огневых сооружений, переправ, командных пунктов, складов боеприпасов и групп бронетехники на расстоянии до 9,5 км обычной миной Ф-864 (массой 130 кг) и до 19 км активно-реактивной 3Ф2 «Гагара». Может применять корректируемую мину «Смельчак» с лазерным наведением и тактическую ядерную мину 3Б4 «Смерч» мощностью до 2 кт. Применялся в Афганистане (1979—1989), Чечне (1999—2000), Сирии (с 2017) и в российско-украинском конфликте. После 30-летней консервации часть машин возвращена в строй с 2017 г. Производство закончено в 1988 г. (~588 ед.).

Тактико-технические характеристики

  • Боевая масса 27,5 t
  • Длина (в походном) 8,50 м
  • Длина корпуса 6,45 м
  • Ширина 3,25 м
  • Высота (в походном) 3,20 м
  • Высота (в боевом) ≈ 5,05 м (со стволом)
  • Клиренс 0,45 м
  • Экипаж 4 + 5 чел. (расчёт)
  • Шасси «Объект 305» (унифицировано с 2К11 «Круг»)
  • Двигатель В-59 · 520 л.с. дизель
  • Удельная мощность 18,9 л.с./т
  • Макс. скорость (шоссе) 62 км/ч
  • Запас хода 500 км
  • Миномёт 240-мм 2Б8 (нарезной, казнозарядный)
  • Угол ВН +50 … +80 °
  • Угол ГН ±10 ° (без поворота шасси)
  • Дальн. ОФМ (Ф-864) до 9,5 км
  • Дальн. АРМ (3Ф2) до 19 км
  • Дальн. УАС «Смельчак» до 9,5 км (с лазерн. наведением)
  • Ядерн. боеприпас 3Б4 «Смерч» (до 2 кт)
  • Боеукладка 40 мин (бортовая 20+20)
  • Скорострельность ≈ 1 выстр./мин
  • Прицел ПГ-1М · МПМ-44М (панорамный)
  • Машина боепитания 2Ф106 (на шасси МТ-ЛБ)
  • Бронирование до 20 мм (противопульное)

Модификации

2С4 «Тюльпан» (базовая, с 1971) 2С4М (улучшенный гидропривод, 1983) 2С4М1 (модернизация связи и СУО, 2017)

Операторы

SUN (СССР, исходный) RUS UKR BLR KAZ CZE (на хранении) SYR (переданы из РФ)

Фотографии

2С4 «Тюльпан» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 13 апреля 2008. Боковой ракурс с откинутой кормовой опорной плитой и 240-мм нарезным миномётом 2Б8, уложенным в походное положение поверх корпуса. Виден характерный высокий силуэт и удлинённое до 7 катков шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 13 апреля 2008. Боковой ракурс с откинутой кормовой опорной плитой и 240-мм нарезным миномётом 2Б8, уложенным в походное положение поверх корпуса. Виден характерный высокий силуэт и удлинённое до 7 катков шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» там же, апрель 2010. Дополнительный ракурс — кормовая часть с гидравлической плитой-сошником в опорном положении и казёнником орудия 2Б8. Машина боепитания 2Ф106 на шасси МТ-ЛБ (не на снимке) хранит 40 выстрелов и обеспечивает зарядку. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» там же, апрель 2010. Дополнительный ракурс — кормовая часть с гидравлической плитой-сошником в опорном положении и казёнником орудия 2Б8. Машина боепитания 2Ф106 на шасси МТ-ЛБ (не на снимке) хранит 40 выстрелов и обеспечивает зарядку. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» (с надписью «240-мм самоходный миномёт 2Б8 (САУ-2С4)») в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 14 мая 2010. Завод выпускал ствольную часть миномёта 2Б8; окончательная сборка шла на УЗТМ (Свердловск). Фото — © Parutip, Wikimedia Commons, CC-BY-SA 3.0 / GFDL 1.2+.
2С4 «Тюльпан» (с надписью «240-мм самоходный миномёт 2Б8 (САУ-2С4)») в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 14 мая 2010. Завод выпускал ствольную часть миномёта 2Б8; окончательная сборка шла на УЗТМ (Свердловск). Фото — © Parutip, Wikimedia Commons, CC-BY-SA 3.0 / GFDL 1.2+.
AFV · 02 · 005 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · корпусного звена · открытая установка СССР · Россия · SUN

2С5 «Гиацинт-С»

152-мм самоходная дальнобойная пушка
M1981 / 2A37 «Hyacinth» · УЗТМ
Илл. 02·005 — вид сверху · фотосилуэт
0 — 9 м
2С5 «Гиацинт-С»: 152-мм 2А37 (L/47) на открытой установке шасси «Объект 307».
Статус
В строю · с 2024
Выпущено
≈ 2 000 ед.
Производитель
Уралтрансмаш (Свердловск)

Назначение

Советская самоходная 152-мм дальнобойная пушка корпусного звена, разработанная на УЗТМ под индексом «Объект 307» как ответ на американскую 175-мм M107. Принята на вооружение в 1976 г. Использует нарезное орудие 2А37 с длиной ствола 47 калибров (7,14 м) — на момент создания самая дальнобойная среди серийных САУ мира: до 28,5 км обычной осколочно-фугасной 3ОФ29 (47 кг) и до 33 км активно-реактивной 3ОФ30. Может применять тактические ядерные боеприпасы 3ВБ8. Орудие установлено на тумбе позади открытого боевого отделения — без башни; расчёт работает снаружи машины. Шасси «Объект 307» — оригинальное гусеничное, унифицированное по узлам с зенитной 2К11 «Круг» и 2С4 «Тюльпан». Боеукладка — 30 выстрелов раздельно-гильзового заряжания. Предназначена для контрбатарейной борьбы, поражения тактических ракетных комплексов и тыловых объектов противника. Производство шло на УЗТМ с 1977 по 1991 г. (~2 000 ед.). Применялась в Афганистане (1979—1989), Чечне (1994—1996), Сирии (с 2017) и в российско-украинском конфликте. В 1990-х Финляндия выкупила у Украины 9 машин под обозначением 152 TELAK 91.

Тактико-технические характеристики

  • Боевая масса 28,2 t
  • Длина (с пушкой вперёд) 8,95 м
  • Длина корпуса 6,78 м
  • Длина ствола 7,14 м (L/47)
  • Ширина 3,25 м
  • Высота 2,76 м
  • Клиренс 0,45 м
  • Экипаж 5 чел.
  • Шасси «Объект 307» (унифицировано с 2К11 «Круг»)
  • Двигатель В-59 · 520 л.с. дизель
  • Удельная мощность 18,4 л.с./т
  • Макс. скорость (шоссе) 63 км/ч
  • Запас хода 500 км
  • Орудие 152-мм 2А37 (нарезная пушка)
  • Угол ВН −2 … +57 °
  • Угол ГН ±15 ° (без поворота шасси)
  • Дальн. ОФС (3ОФ29) до 28,5 км
  • Дальн. АРС (3ОФ30) до 33 км
  • Ядерн. боеприпас 3ВБ8 (тактический)
  • Боеукладка 30 выстр. (раздельно-гильз.)
  • Скорострельность 5—6 выстр./мин
  • Зар. устройство гидро-механич. (нажимного типа)
  • Прицел ОП-4М · ПГ-1М
  • Зен. пулемёт 7,62-мм ПКТ
  • Бронирование до 30 мм (противопульное)

Модификации

2С5 «Гиацинт-С» (базовая, с 1976) 2С5М (модернизация, новый прицел) 2С5М1 «Гиацинт-СМ» (опытная, цифровая СУО) 2А36 «Гиацинт-Б» (буксируемый вариант орудия) 152 TELAK 91 (фин. обозначение, 1990-е)

Операторы

SUN (СССР, исходный) RUS UKR (значительный парк) BLR FIN (9 ед., выкуплено у Украины) UZB ETH +5

Фотографии

2С5 «Гиацинт-С» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 17 апреля 2010. Боковой ракурс с поднятой над корпусом 152-мм пушкой 2А37 (длина ствола 47 калибров — 7,14 м). Открытая установка без башни, орудие на тумбе позади боевого отделения. Гусеничное шасси «Объект 307» с 7 опорными катками, унифицированное с зенитной 2К11 «Круг» по агрегатам. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С5 «Гиацинт-С» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 17 апреля 2010. Боковой ракурс с поднятой над корпусом 152-мм пушкой 2А37 (длина ствола 47 калибров — 7,14 м). Открытая установка без башни, орудие на тумбе позади боевого отделения. Гусеничное шасси «Объект 307» с 7 опорными катками, унифицированное с зенитной 2К11 «Круг» по агрегатам. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С5 «Гиацинт-С» в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 3 октября 2009. Фронтально-боковой ракурс; завод выпускал ствольную часть 2А37 и затвор, окончательная сборка САУ шла на УЗТМ (Свердловск). Виден большой откидной сошник в кормовой части — необходим из-за мощной отдачи 152-мм пушки. Фото — © Nucl0id, Wikimedia Commons, CC-BY-SA 3.0.
2С5 «Гиацинт-С» в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 3 октября 2009. Фронтально-боковой ракурс; завод выпускал ствольную часть 2А37 и затвор, окончательная сборка САУ шла на УЗТМ (Свердловск). Виден большой откидной сошник в кормовой части — необходим из-за мощной отдачи 152-мм пушки. Фото — © Nucl0id, Wikimedia Commons, CC-BY-SA 3.0.
2С5 «Гиацинт-С» в Военно-историческом музее артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 28 мая 2011. Левый профиль внутри помещения позволяет оценить компоновку: двигатель спереди, открытое боевое отделение сзади, расчёт работает снаружи машины. Боеукладка — 30 выстрелов раздельно-гильзового заряжания. Фото — © Артём Семёнов, Wikimedia Commons, CC-BY 3.0.
2С5 «Гиацинт-С» в Военно-историческом музее артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 28 мая 2011. Левый профиль внутри помещения позволяет оценить компоновку: двигатель спереди, открытое боевое отделение сзади, расчёт работает снаружи машины. Боеукладка — 30 выстрелов раздельно-гильзового заряжания. Фото — © Артём Семёнов, Wikimedia Commons, CC-BY 3.0.
AFV · 02 · 007 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · корпусного звена · РВГК СССР · Россия · RUS

2С7М «Малка»

203-мм самоходная пушка корпусного звена
M1975 / SO-203 · ЛКЗ
Илл. 02·007 — вид сбоку · фотосилуэт
0 — 13 м
2С7М «Малка»: 203-мм нарезная пушка 2А44 на шасси «Объект 216».
Статус
В строю · с 1976
Выпущено
≈ 500 ед. (с базовой 2С7)
Производитель
Кировский завод (Ленинград)

Назначение

Советская/российская 203-мм самоходная пушка корпусного звена, входит в Резерв Главного командования. Базовый 2С7 «Пион» разработан Кировским заводом (Ленинград) под индексом «Объект 216» и принят на вооружение в 1975 г. как самая дальнобойная серийная самоходная пушка мира — статус, который она сохраняет до сих пор. 2С7М «Малка» (1986 г.) — глубокая модернизация: усилена ходовая часть на агрегатах Т-80 (двигатель В-84Б, 840 л.с.), введена автоматизированная система заряжания (доводит скорострельность до 2,5 выстр./мин против 1,5 у базовой), обновлены прицельный комплекс и средства связи. Орудие 2А44 с длиной ствола 56 калибров (11,2 м) обеспечивает дальность стрельбы стандартным осколочно-фугасным 3ОФ43 (110 кг) — до 37,4 км и активно-реактивным 3ОФ44 до 47,5 км. Применяет тактический ядерный боеприпас 3ВБ2 мощностью 2 кт и бетонобойный 3ОФ43. Боеукладка — 8 выстрелов на машине, основная подача — с грунта или с машины боепитания 9Т234. Расчёт работает снаружи (4 чел. в кабине + 2 заряжающих). Применялась в Афганистане (1985—1989), Чечне (1995—1996), Сирии (с 2017) и российско-украинском конфликте (с 2022). После 30-летней консервации часть машин возвращена в строй с 2017 г.; идёт программа модернизации до уровня «Малка-М».

Тактико-технические характеристики

  • Боевая масса 46,5 т
  • Длина (с пушкой вперёд) 13,12 м
  • Длина корпуса 10,50 м
  • Длина ствола 11,20 м (L/56)
  • Ширина 3,38 м
  • Высота 3,00 м
  • Клиренс 0,40 м
  • Экипаж 4 + 2 чел. (в кабине + заряж.)
  • Шасси «Объект 216» (агрегаты Т-80)
  • Двигатель В-84Б · 840 л.с. дизель
  • Удельная мощность 18,1 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Запас хода 650 км
  • Орудие 203-мм 2А44 (нарезная пушка)
  • Угол ВН 0 … +60 °
  • Угол ГН ±15 ° (без поворота шасси)
  • Дальн. ОФС (3ОФ43) до 37,4 км
  • Дальн. АРС (3ОФ44) до 47,5 км
  • Ядерн. боеприпас 3ВБ2 (до 2 кт)
  • Боеукладка 8 выстр. (на машине)
  • Скорострельность 2,5 выстр./мин
  • Зар. система автомат заряжания (с 1986)
  • Машина боепитания 9Т234 (на шасси 2С7)
  • Прицел ПГ-1М · ОП4М-87А (панорамный + прямой)
  • Бронирование до 10 мм (противопульное)

Модификации

2С7 «Пион» (базовая, с 1975) 2С7М «Малка» (модернизация, с 1986) 2С7М1 (опытная, цифровая СУО) 2С7М «Малка-М» (программа с 2017)

Операторы

SUN (СССР, исходный) RUS (СВ ВС РФ) UKR (значительный парк) BLR AGO (экспорт) GEO (прежний) UZB CZE (на хранении)

Фотографии

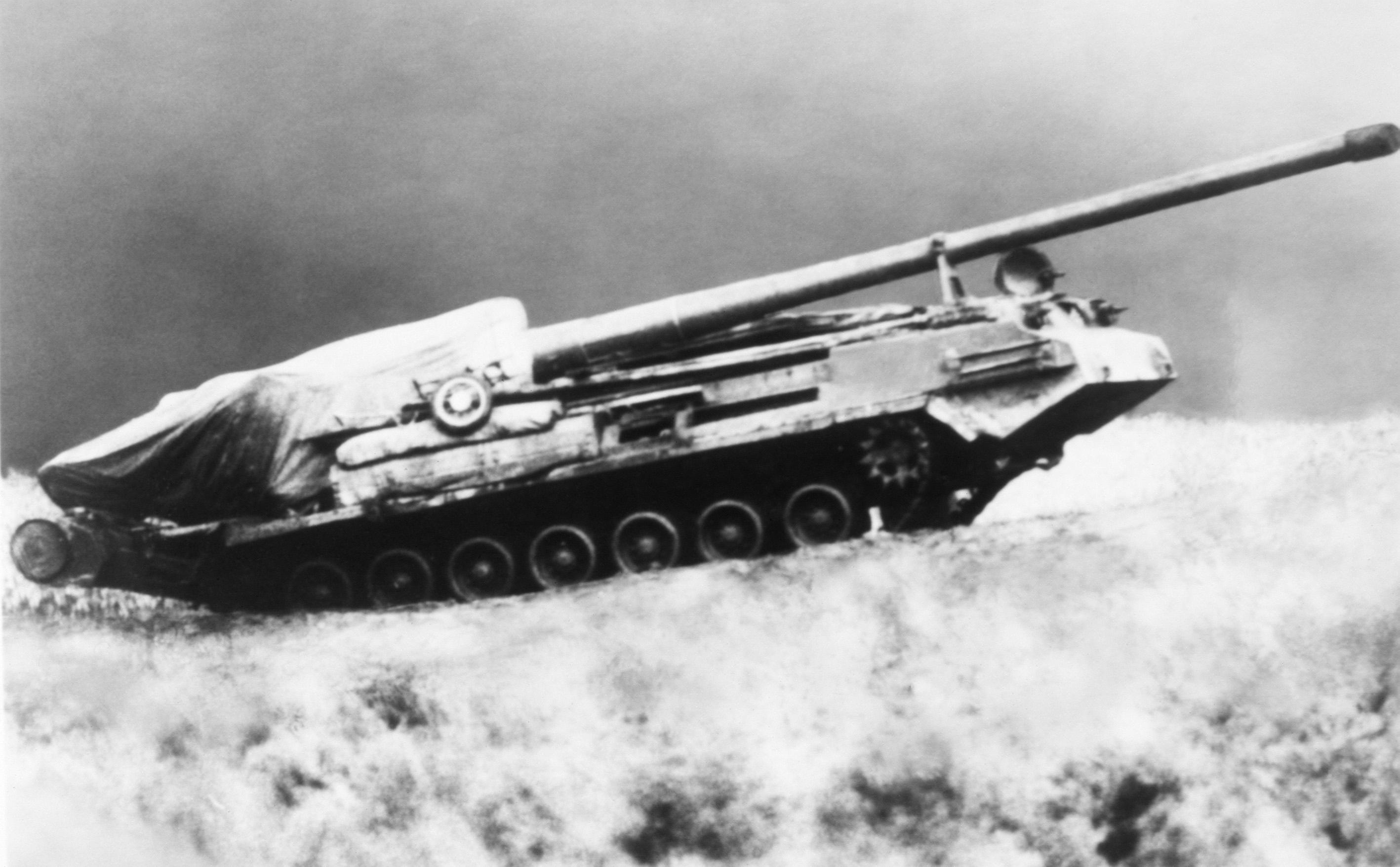

2С7 «Пион» во время советских учений, август 1988. Боковой ракурс с орудием 2А44 в положении максимального ВН. На фото видна характерная компоновка: моторно-трансмиссионное отделение спереди, кабина расчёта в середине, орудие на тумбе в кормовой части с откинутой гидравлической плитой-сошником. Фото — Министерство обороны США, public domain.
2С7 «Пион» во время советских учений, август 1988. Боковой ракурс с орудием 2А44 в положении максимального ВН. На фото видна характерная компоновка: моторно-трансмиссионное отделение спереди, кабина расчёта в середине, орудие на тумбе в кормовой части с откинутой гидравлической плитой-сошником. Фото — Министерство обороны США, public domain.
2С7М «Малка» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 10 июля 2014. Двухракурсная съёмка позволяет оценить длину 13-метровой машины и массу нарезного орудия 2А44 калибра 203 мм. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С7М «Малка» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 10 июля 2014. Двухракурсная съёмка позволяет оценить длину 13-метровой машины и массу нарезного орудия 2А44 калибра 203 мм. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.

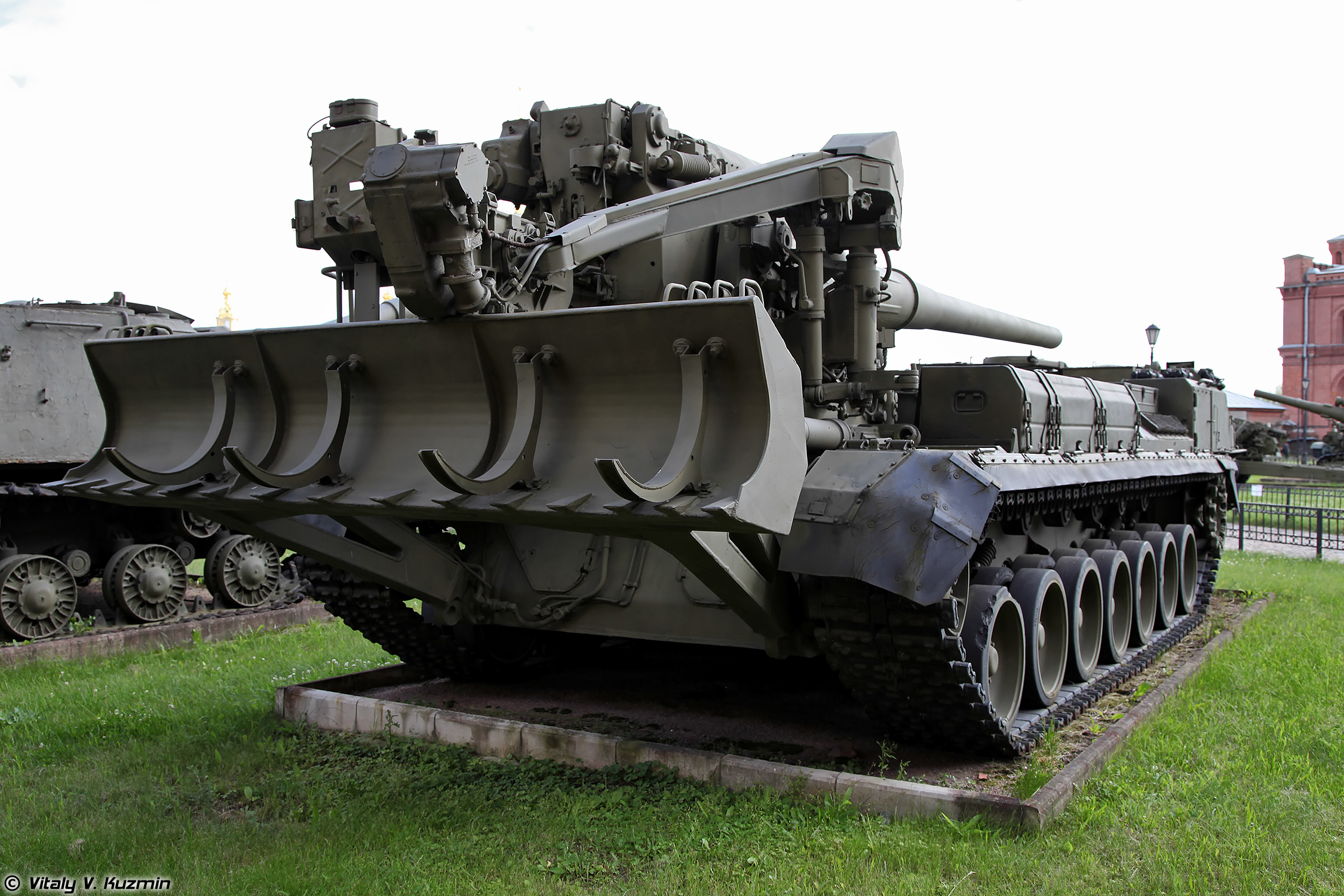

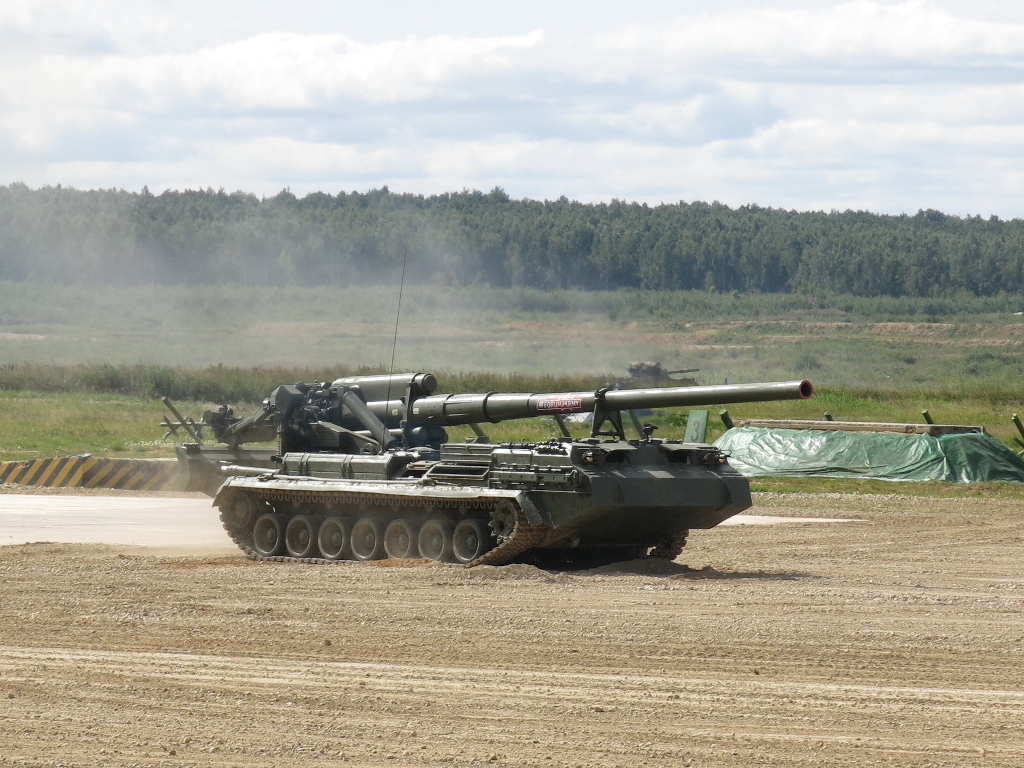

2С7 «Пион» на международном военно-техническом форуме «Армия-2018» на полигоне Алабино (Московская обл.), 22 августа 2018. Машина в положении марша с уложенным на корпус стволом. Фото — © Boevaya mashina, Wikimedia Commons, CC-BY-SA 4.0.
2С7 «Пион» на международном военно-техническом форуме «Армия-2018» на полигоне Алабино (Московская обл.), 22 августа 2018. Машина в положении марша с уложенным на корпус стволом. Фото — © Boevaya mashina, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 009 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · авиадесантная, дивизионного звена ВДВ СССР · Россия · RUS

2С9-1М «Нона-СМ»

120-мм самоходное орудие-миномёт ВДВ на шасси БТР-Д
2S9 Nona-S · ВгТЗ
Илл. 02·009 — вид сбоку · фотосилуэт
0 — 6 м
2С9-1М «Нона-СМ»: 120-мм 2А51 на плавающем шасси БТР-Д.
Статус
В строю · с 1981
Выпущено
≈ 1 400 ед. сем.
Производитель
ВгТЗ (Волгоград) · ЦНИИ «Буревестник»

Назначение

Лёгкое плавающее авиадесантное самоходное орудие-миномёт воздушно-десантных войск — родоначальник всего советского и российского семейства «нон». 2С9 «Нона-С» разработана ЦНИИ «Буревестник» в конце 1970-х на плавающем шасси БТР-Д для обеспечения собственной артиллерии ВДВ; принята на вооружение в 1981 г. Главная инновация — универсальное 120-мм нарезное орудие-миномёт 2А51, способное вести огонь и осколочно-фугасными снарядами, и активно-реактивными, и обычными минами всех типов, и кумулятивными ОФ-49 по бронетехнике. 2С9-1М «Нона-СМ» (2006) — модернизация с цифровой баллистической ЭВМ, тепловизионным каналом командира, поддержкой корректируемого боеприпаса «Китолов-2» с лазерным наведением (дальность до 9 км). Машина плавающая — преодолевает водные преграды с помощью двух водомётных движителей в корме, унаследованных от БТР-Д. Авиадесантируется парашютной платформой; масса 8,7 т делает её самой лёгкой САУ ВДВ в мире. Расчёт 4 человека внутри корпуса. Применялась в Афганистане (1981—1989), Карабахе, Чечне (обе войны), Грузии (2008), Сирии (с 2017), на Украине (с 2022). На базе шасси и башни «Нона-С» построено всё дальнейшее семейство: колёсная 2С23 «Нона-СВК» (на БТР-80), гусеничная 2С31 «Вена» (на БМП-3), 2С34 «Хоста» (на 2С1 «Гвоздика»).

Тактико-технические характеристики

  • Боевая масса 8,7 т
  • Длина корпуса 6,02 м
  • Ширина 2,63 м
  • Высота 2,30 м
  • Клиренс 0,42 м
  • Экипаж 4 чел. (в корпусе)
  • Шасси БТР-Д (плавающее, ВДВ)
  • Двигатель 5Д20 · 240 л.с. дизель
  • Удельная мощность 27,6 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 9 км/ч
  • Движитель на плаву два водомёта
  • Запас хода 500 км
  • Орудие 120-мм 2А51 (нарезное орудие-миномёт)
  • Угол ВН −4 … +80 °
  • Угол ГН ±35 ° (без поворота шасси)
  • Дальн. ОФС до 8,85 км
  • Дальн. АРС до 12,8 км
  • Стрельба миной 0,5 — 7,1 км
  • Дальн. УАС «Китолов-2» до 9 км (с лазерн. наведением)
  • Боеукладка 25 выстр./мин
  • Скорострельность 6 — 8 выстр./мин
  • СУО «Капустник-Б» (с М-вариантов)
  • Бронирование противопульное (алюминиевый сплав)
  • Авиадесант. парашютная платформа (Ил-76, Ан-22, Ан-124)

Модификации

2С9 «Нона-С» (базовая, с 1981) 2С9-1 (улучшенная подача БК, 1986) 2С9-1М «Нона-СМ» (модернизация, цифровая СУО, 2006) 2С9-2 (опытная, удлинённое орудие) 2С23 «Нона-СВК» (колёсная, на БТР-80, с 1990) 2С31 «Вена» (гусеничная, на БМП-3, с 2010) 2С34 «Хоста» (модернизация 2С1, с 2008)
Семейство 2С9-1М линейка: 4
  1. AFV · 02 · 009 2С9-1М «Нона-СМ» ← вы здесь САУ · RUS
  2. AFV · 02 · 023 2С23 «Нона-СВК» САУ · RUS
  3. AFV · 02 · 031 2С31 «Вена» САУ · RUS
  4. AFV · 02 · 034 2С34 «Хоста» САУ · RUS

Операторы

SUN (СССР, исходный) RUS (СВ, ВДВ) BLR KAZ UKR UZB TJK VEN (экспорт)

Фотографии

2С9 «Нона-С» во время советских учений, март 1986. Боковой ракурс с плавающим шасси БТР-Д и характерной приземистой башней с 120-мм орудием-миномётом 2А51. Видны три пары опорных катков с торсионной подвеской и водомёты в корме. Фото — Министерство обороны США, public domain.
2С9 «Нона-С» во время советских учений, март 1986. Боковой ракурс с плавающим шасси БТР-Д и характерной приземистой башней с 120-мм орудием-миномётом 2А51. Видны три пары опорных катков с торсионной подвеской и водомёты в корме. Фото — Министерство обороны США, public domain.
2С9 «Нона-С» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 24 декабря 2015. Правый профиль во всех деталях: броневой корпус БТР-Д с уголком в скулах, расположение смотровых приборов командира, выходы патрубков двух водомётов в кормовой части. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
2С9 «Нона-С» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 24 декабря 2015. Правый профиль во всех деталях: броневой корпус БТР-Д с уголком в скулах, расположение смотровых приборов командира, выходы патрубков двух водомётов в кормовой части. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С9 «Нона-С» в том же музее. Видны кормовая аппарель для расчёта (4 чел.), глушитель двигателя 5Д20, два водомёта по бортам и крепления для парашютной платформы десантирования. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С9 «Нона-С» в том же музее. Видны кормовая аппарель для расчёта (4 чел.), глушитель двигателя 5Д20, два водомёта по бортам и крепления для парашютной платформы десантирования. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 119 Боевая разведывательная машина / Reconnaissance Vehicle · ВДВ, на базе БТР-Д СССР · Россия · RUS

1В119 «Реостат»

Подвижный разведывательный пункт — ПРП-3
ПРП-3 · ВгТЗ
Илл. 02·119 — вид сбоку · фотосилуэт
0 — 5 м
Артиллерийский ПРП на шасси БТР-Д; авиадесантируемый.
Статус
В строю · с 2024
Выпущено
≈ 700 ед.
Производитель
ВгТЗ (Волгоград)

Назначение

Артиллерийский подвижный разведывательный пункт воздушно-десантных войск на базе плавающего бронетранспортёра БТР-Д. Предназначен для разведки наземных целей и управления огнём батарей 2С9 «Нона-С» и других артиллерийских комплексов ВДВ. Несёт оптико-электронные средства, лазерный дальномер, наземную радиолокационную станцию разведки, навигационную аппаратуру и бортовую вычислительную машину для обработки данных стрельбы. Авиадесантируется парашютной платформой.

Тактико-технические характеристики

  • Боевая масса 8,0 т
  • Длина корпуса 5,88 м
  • Ширина 2,63 м
  • Высота (по корпусу) 2,10 м
  • Экипаж 5 чел.
  • Двигатель 5Д20 · 240 л.с.
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 10 км/ч
  • Запас хода 500 км
  • Вооружение 7,62 мм ПКТ
  • База БТР-Д

Модификации

1В119 1В119-1 (модернизация) 1В119М (обновление аппаратуры)

Операторы

SUN (СССР, исх.) RUS BLR UKR

Фотографии

1В119 «Реостат»
1В119 «Реостат»
AFV · 02 · 014 Боевая разведывательная машина / Reconnaissance Vehicle · арт. подразделения, на базе МТ-ЛБу СССР · Россия · RUS

1В14 «Машина-С»

Командно-разведывательная машина старшего офицера батареи (комплекс 1В12)
1V14 · НПО «Стрела»
Илл. 02·014 — вид сбоку · фотосилуэт
0 — 5 м
Командно-разведывательная машина на шасси МТ-ЛБу.
Статус
В строю · с 2024
Выпущено
≈ 2 200 ед.
Производитель
ХТЗ (шасси) · НПО «Стрела»

Назначение

Командно-разведывательная машина старшего офицера батареи. Входит в состав комплекса автоматизированного управления огнём артиллерии 1В12 «Макета». Базируется на лёгком плавающем многоцелевом тягаче МТ-ЛБу. Несёт оптико-электронные приборы разведки, лазерный дальномер, навигационную аппаратуру и средства связи; принимает данные от соседних разведывательных средств и выдаёт целеуказание на огневые позиции. Сохраняется в составе артиллерийских батарей с буксируемыми и самоходными системами.

Тактико-технические характеристики

  • Боевая масса 15,7 т
  • Длина корпуса 7,21 м
  • Ширина 2,85 м
  • Высота (по корпусу) 2,42 м
  • Экипаж 6 чел.
  • Двигатель ЯМЗ-238В · 240 л.с.
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 5—6 км/ч
  • Запас хода 500 км
  • Вооружение 7,62 мм ПКТ
  • База МТ-ЛБу

Модификации

1В14 1В14М (модернизация) 1В14-3 (цифровая аппаратура)

Операторы

SUN (СССР, исх.) RUS BLR UKR KAZ +5 (б. страны Договора)

Фотографии

Машина б/н 122 — общий вид с правого борта.
Машина б/н 122 — общий вид с правого борта.
Музей Пермской артиллерии — экспонат 1В14.
Музей Пермской артиллерии — экспонат 1В14.
Носовая часть: смотровые приборы экипажа, ПКТ на турели.
Носовая часть: смотровые приборы экипажа, ПКТ на турели.
AFV · 02 · 019 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · дивизионного звена, тяжёлая СССР · Россия · RUS

2С19М2 «Мста-С»

152-мм дивизионная самоходная гаубица
M1990 · УЗТМ
Илл. 02·019 — вид сбоку · фотосилуэт
0 — 5 м
2С19 «Мста-С»: 152-мм 2А64 на собственном гусеничном шасси.
Статус
В строю · с 2024
Выпущено
≈ 700 ед.
Производитель
Уралтрансмаш (Екатеринбург) · ЦКБ «Титан»

Назначение

Основная самоходная гаубица дивизионного звена ВС РФ. Спроектирована на собственном гусеничном шасси с использованием агрегатов танков Т-80 и Т-72: V-образный дизель В-84А (840 л.с.), торсионная подвеска с шестью опорными катками. В башне установлена 152-мм гаубица 2А64 со специально разработанной системой механизированной подачи выстрелов — она позволяет вести огонь с темпом до 8 выстр./мин при любом угле возвышения. Полностью автономна: имеет собственную бортовую вычислительную машину, навигационный комплекс, средства самоокапывания. М2 — модернизация 2012 года: новая автоматизированная СУО «Успех-С», цифровые радиостанции, СПКП «Лысуха», поддержка корректируемых снарядов «Краснополь-М2» и «Сантиметр-М», тепловизионные приборы наблюдения. В дальнейшем семейство развивается в направлении 2С35 «Коалиция-СВ» — с автоматом заряжания и необитаемой башней.

Тактико-технические характеристики

  • Боевая масса 42 т
  • Длина (с пушкой вперёд) 11,92 м
  • Длина корпуса 7,15 м
  • Ширина 3,38 м
  • Высота 2,99 м
  • Клиренс 0,45 м
  • Экипаж 5 чел.
  • Двигатель В-84А · 840 л.с. дизель
  • Удельная мощность 20 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Запас хода 500 км
  • Орудие 152-мм 2А64
  • Угол ВН −4 … +68 °
  • Угол ГН 360 °
  • Дальн. ОФС до 24,7 км
  • Дальн. АРС до 28,9 км
  • Дальн. УАС «Краснополь» до 25 км
  • Боезапас 50 выстр.
  • Скорострельность до 8 выстр./мин
  • СУО «Успех-С» (АСУНО)
  • Зен. пулемёт 12,7-мм НСВТ/Корд
  • Бронирование до 15 мм (противопульное)

Модификации

2С19 «Мста-С» (базовая, с 1989) 2С19М1 (АСУНО «Успех», 2008) 2С19М2 (новая СУО, цифровая связь, 2012) 2С33 «Мста-СМ» (опытная, удлинённое орудие 2А79) 2С19М1-155 (экспортный 155-мм НАТО-калибр) 2С35 «Коалиция-СВ» (новое поколение, необитаемая башня)
Семейство 2С3М2 линейка: 3
  1. AFV · 02 · 003 2С3М2 «Акация-М2» САУ · RUS
  2. AFV · 02 · 019 2С19М2 «Мста-С» ← вы здесь САУ · RUS
  3. AFV · 02 · 035 2С35 «Коалиция-СВ» САУ · RUS

Операторы

SUN (СССР, исх.) RUS BLR UKR AZE ETH VEN +3

Фотографии

2С19М2 «Мста-С» на Russia Arms Expo 2013 в Нижнем Тагиле, демонстрационный камуфляж. Хорошо видна 152-мм гаубица 2А64, башня с автоматом подачи выстрелов и шесть катков танкового шасси. Фото — © Алексей Китаев, Wikimedia Commons, CC-BY-SA 4.0.
2С19М2 «Мста-С» на Russia Arms Expo 2013 в Нижнем Тагиле, демонстрационный камуфляж. Хорошо видна 152-мм гаубица 2А64, башня с автоматом подачи выстрелов и шесть катков танкового шасси. Фото — © Алексей Китаев, Wikimedia Commons, CC-BY-SA 4.0.
2С19М2 «Мста-С» 99-го гвардейского самоходного артиллерийского полка в колонне на репетиции Парада Победы, 9 апреля 2019. Стволы в дульных чехлах. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С19М2 «Мста-С» 99-го гвардейского самоходного артиллерийского полка в колонне на репетиции Парада Победы, 9 апреля 2019. Стволы в дульных чехлах. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С19 «Мста-С» 9-й гвардейской артиллерийской бригады ведут залповый огонь по целям на дальности 5—8 км с закрытых позиций, полигон Лужский, 3 марта 2016. С тактическим маскированием ветвями. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С19 «Мста-С» 9-й гвардейской артиллерийской бригады ведут залповый огонь по целям на дальности 5—8 км с закрытых позиций, полигон Лужский, 3 марта 2016. С тактическим маскированием ветвями. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
AFV · 02 · 022 Зенитный пушечно-ракетный комплекс / Anti-aircraft Gun/Missile system · ближнего рубежа, дивизионного звена СССР · Россия · RUS

2К22М «Тунгуска-М»

Зенитный пушечно-ракетный комплекс на шасси ГМ-352М
SA-19 «Grison» · KBP / УМЗ
Илл. 02·022 — вид сбоку · фотосилуэт
0 — 5 м
2К22М «Тунгуска-М»: 2 × 30-мм 2А38М + 8 × 9М311 на шасси ГМ-352М.
Статус
В строю · с 2024
Выпущено
≈ 250 ед.
Производитель
КБП (Тула) · УМЗ (Ульяновск)

Назначение

Зенитный пушечно-ракетный комплекс ближнего действия, предназначенный для прикрытия мотострелковых и танковых подразделений от низколетящих воздушных целей — самолётов, вертолётов огневой поддержки, крылатых ракет и БПЛА — на дальностях до 8 км и высотах до 3,5 км. Уникален совмещением двух 30-мм спаренных автоматических пушек 2А38М и восьми зенитных управляемых ракет 9М311 в одной башне, что обеспечивает непрерывное огневое поражение в зонах перехвата как ракетного, так и пушечного канала. Поиск ведётся станцией обнаружения 1РЛ144, сопровождение — станцией 1РЛ144М, наведение ракет — радиокомандное по линии связи с целевой РЛС. Шасси ГМ-352М (Минский тракторный завод) — гусеничное, с гидропневматической подвеской.

Тактико-технические характеристики

  • Боевая масса 34 т
  • Длина корпуса 7,93 м
  • Ширина 3,24 м
  • Высота (по крыше башни) 3,36 м
  • Высота (с антенной РЛС) 4,02 м
  • Экипаж 4 чел.
  • Шасси ГМ-352М
  • Двигатель В-46-2С1 · 710 л.с. дизель
  • Макс. скорость (шоссе) 65 км/ч
  • Запас хода 500 км
  • Пушки 2 × 30-мм 2А38М
  • Темп стрельбы пушек 4 800—5 000 выстр./мин
  • Боезапас пушек 1 904 снаряд.
  • Дальн. пушечного огня до 4 км
  • Ракеты 8 × 9М311
  • Дальн. ракетного поражения 2,5 — 8 км
  • Высота поражения (ракеты) 15 — 3 500 м
  • Время реакции 6 — 8 с
  • РЛС обнаружения 1РЛ144
  • РЛС сопровождения 1РЛ144М

Модификации

2К22 «Тунгуска» (базовый, с 1982) 2К22М «Тунгуска-М» (с 1990, новая ЦВМ и связь) 2К22М1 «Тунгуска-М1» (с 2003, ракета 9М311М, оптика)

Операторы

SUN (СССР, исх.) RUS BLR UKR IND MAR MMR +4

Фотографии

2С6М «Тунгуска-М» — вид сбоку на Tank Biathlon 2014, Алабино. Фото — Vitaly V. Kuzmin (vitalykuzmin.net), CC-BY-SA 4.0.
2С6М «Тунгуска-М» — вид сбоку на Tank Biathlon 2014, Алабино. Фото — Vitaly V. Kuzmin (vitalykuzmin.net), CC-BY-SA 4.0.
2С6М1 «Тунгуска-М1» — спаренная установка 2А38М и антенна станции сопровождения 1РЛ144М, МАКС-2011. Фото — Vitaly V. Kuzmin, CC-BY-SA 4.0.
2С6М1 «Тунгуска-М1» — спаренная установка 2А38М и антенна станции сопровождения 1РЛ144М, МАКС-2011. Фото — Vitaly V. Kuzmin, CC-BY-SA 4.0.
2К22 «Тунгуска» в динамике на полигоне Алабино, 2021. Фото — A. Morgunovskaya, Wikimedia Commons, CC-BY-SA 4.0.
2К22 «Тунгуска» в динамике на полигоне Алабино, 2021. Фото — A. Morgunovskaya, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 023 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · колёсная (8×8), батальонного звена СССР · Россия · RUS

2С23 «Нона-СВК»

120-мм самоходное артиллерийское орудие на шасси БТР-80
2S23 Nona-SVK · ЦНИИТМ
Илл. 02·023 — вид сбоку · фотосилуэт
0 — 5 м
2С23 «Нона-СВК»: 120-мм 2А60 на колёсном шасси БТР-80.
Статус
В строю · с 2024
Выпущено
≈ 150 ед.
Производитель
ЦНИИТМ (Москва) · Мотовилихинские заводы (Пермь)

Назначение

Колёсное самоходное артиллерийское орудие — «нона» на шасси БТР-80, созданная для прикрытия мотострелковых соединений на колёсной технике, где гусеничная авиадесантная 2С9 «Нона-С» не подходила по логистике. Сохранила универсальное 120-мм нарезное орудие-миномёт 2А60 в башенной установке — ведёт огонь осколочно-фугасными и активно-реактивными снарядами, минами различных типов, корректируемыми «Китолов-2» с лазерным наведением. Машина амфибийная: преодолевает водные преграды без подготовки за счёт двух водомётных движителей в корме. Шасси БТР-80 со скоростью до 80 км/ч и запасом хода 600 км даёт мобильность недостижимую для гусеничных САУ. Производство — «Мотовилихинские заводы» (Пермь), общая партия ~150 ед.

Тактико-технические характеристики

  • Боевая масса 14,5 т
  • Длина 7,73 м
  • Ширина 2,90 м
  • Высота 2,95 м
  • Клиренс 0,48 м
  • Экипаж 4 чел.
  • Шасси БТР-80 (8×8)
  • Двигатель КамАЗ-7403 · 260 л.с. дизель
  • Макс. скорость (шоссе) 80 км/ч
  • Макс. скорость (на плаву) 10 км/ч
  • Движитель на плаву водомёты
  • Запас хода 600 км
  • Орудие 120-мм 2А60 (нарезное орудие-миномёт)
  • Тип заряжания казённое
  • Угол ВН −4 … +80 °
  • Угол ГН 360 °
  • Дальн. ОФС до 8,85 км
  • Дальн. АРС до 12,8 км
  • Стрельба миной 0,5 — 7,1 км
  • Боезапас 30 выстр.
  • Скорострельность 8—10 выстр./мин
  • Бронирование до 10 мм (противопульное)

Модификации

2С23 «Нона-СВК» (на шасси БТР-80, с 1990) 2С9 «Нона-С» (базовая, авиадесантная, на БТР-Д) 2С31 «Вена» (модернизация на БМП-3)
Семейство 2С9-1М линейка: 4
  1. AFV · 02 · 009 2С9-1М «Нона-СМ» САУ · RUS
  2. AFV · 02 · 023 2С23 «Нона-СВК» ← вы здесь САУ · RUS
  3. AFV · 02 · 031 2С31 «Вена» САУ · RUS
  4. AFV · 02 · 034 2С34 «Хоста» САУ · RUS

Операторы

SUN (СССР, исх.) RUS VEN TKM IRQ (прежний)

Фотографии

2С23 «Нона-СВК» в боевом порядке в поле — артиллеристы 3-й мотострелковой дивизии 20-й гвардейской ОА на полевых занятиях, 2018. Хорошо видно характерное колёсное шасси БТР-80 (8×8) и тактический номер «343». Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С23 «Нона-СВК» в боевом порядке в поле — артиллеристы 3-й мотострелковой дивизии 20-й гвардейской ОА на полевых занятиях, 2018. Хорошо видно характерное колёсное шасси БТР-80 (8×8) и тактический номер «343». Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С23 «Нона-СВК» 752-го гвардейского мотострелкового полка в колонне на репетиции Парада Победы в Воронеже, 9 апреля 2019. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С23 «Нона-СВК» 752-го гвардейского мотострелкового полка в колонне на репетиции Парада Победы в Воронеже, 9 апреля 2019. Фото — Минобороны РФ (mil.ru), CC-BY 4.0.
2С23 «Нона-СВК» на форуме «Армия-2015» в Парке «Патриот», вид сверху — заметна верхняя плита корпуса БТР-80 с люками, расположение башенного отделения. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С23 «Нона-СВК» на форуме «Армия-2015» в Парке «Патриот», вид сверху — заметна верхняя плита корпуса БТР-80 с люками, расположение башенного отделения. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 031 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · гусеничная, мотострелковая (на БМП-3) Россия · RUS

2С31 «Вена»

120-мм самоходное артиллерийское орудие на шасси БМП-3
2S31 Vena · ЦНИИ «Буревестник»
Илл. 02·031 — вид сбоку · фотосилуэт
0 — 5 м
2С31 «Вена»: 120-мм 2А80 на шасси БМП-3 с СУО «Капустник-Б».
Статус
В строю · с 2024
Выпущено
≈ 50 ед.
Производитель
ЦНИИ «Буревестник» (Н.Новгород) · «Мотовилихинские заводы»

Назначение

Гусеничная самоходная артиллерийская установка непосредственной огневой поддержки мотострелковых подразделений на шасси БМП-3. Финальное звено семейства советских «нон» (2С9 «Нона-С» на шасси БТР-Д → 2С23 «Нона-СВК» на колёсном БТР-80 → 2С31 «Вена» на гусеничном БМП-3), сохраняющее общую идеологию — универсальное 120-мм нарезное орудие-миномёт. От предшественников «Вену» отличает удлинённый ствол 2А80 в 30 калибров (против 24 у 2А60), доведший дальность стрельбы ОФС до 13 км, и интегрированный автоматизированный комплекс «Капустник-Б»: цифровая баллистическая ЭВМ, тепловизионный канал командира, спутниковая навигация, поддержка корректируемых снарядов «Китолов-2». Машина плавающая — преодолевает водные преграды с помощью двух водомётных движителей, унаследованных от БМП-3. Принята на вооружение в 2010 году; выпущено около 40 единиц малой серией.

Тактико-технические характеристики

  • Боевая масса 19,5 t
  • Длина (с пушкой вперёд) 7,20 м
  • Длина корпуса 7,14 м
  • Ширина 3,15 м
  • Высота 2,94 м
  • Клиренс 0,45 м
  • Экипаж 4 чел.
  • Шасси БМП-3
  • Двигатель УТД-29 · 500 л.с. дизель
  • Удельная мощность 25,6 л.с./т
  • Макс. скорость (шоссе) 70 км/ч
  • Макс. скорость (на плаву) 10 км/ч
  • Движитель на плаву водомёты
  • Запас хода 600 км
  • Орудие 120-мм 2А80 (нарезное орудие-миномёт, 30 клб)
  • Тип заряжания казённое
  • Угол ВН −4 … +80 °
  • Угол ГН 360 °
  • Дальн. ОФС до 13 км
  • Дальн. АРС до 14,5 км
  • Стрельба миной 0,5 — 7,2 км
  • Боезапас 70 выстр.
  • Скорострельность 8—10 выстр./мин
  • СУО «Капустник-Б»
  • Бронирование противопульное (уровень БМП-3)

Модификации

2С31 «Вена» (серийная, с 2010) 2С9 «Нона-С» (базовая, авиадесантная, на БТР-Д, 1981) 2С23 «Нона-СВК» (колёсная, на БТР-80, 1990)
Семейство 2С9-1М линейка: 4
  1. AFV · 02 · 009 2С9-1М «Нона-СМ» САУ · RUS
  2. AFV · 02 · 023 2С23 «Нона-СВК» САУ · RUS
  3. AFV · 02 · 031 2С31 «Вена» ← вы здесь САУ · RUS
  4. AFV · 02 · 034 2С34 «Хоста» САУ · RUS

Операторы

RUS (СВ ВС РФ) AZE (≈18 ед., экспорт)

Фотографии

2С31 «Вена» на форуме «Инженерные технологии — 2010», ракурс 3/4 спереди. Хорошо виден оптико-электронный блок командира с тремя приборами наблюдения, удлинённый ствол 2А80 с дульным тормозом и шесть катков шасси БМП-3. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С31 «Вена» на форуме «Инженерные технологии — 2010», ракурс 3/4 спереди. Хорошо виден оптико-электронный блок командира с тремя приборами наблюдения, удлинённый ствол 2А80 с дульным тормозом и шесть катков шасси БМП-3. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С31 «Вена» с задне-бокового ракурса — тот же форум, 4 июля 2010. Видна корма с двумя водомётными движителями, характерная для плавающего шасси БМП-3, и боковые блоки запасных частей. Фото — © James Robert Nockson, Wikimedia Commons, CC-BY-SA 3.0.
2С31 «Вена» с задне-бокового ракурса — тот же форум, 4 июля 2010. Видна корма с двумя водомётными движителями, характерная для плавающего шасси БМП-3, и боковые блоки запасных частей. Фото — © James Robert Nockson, Wikimedia Commons, CC-BY-SA 3.0.
2С31 «Вена» Азербайджанской армии в пиксельном камуфляже на трале по пути к параду в честь Дня вооружённых сил Азербайджана, Баку, 26 июня 2018. Азербайджан — единственный экспортный оператор системы (≈18 ед.). Фото — © Sefer azeri, Wikimedia Commons, CC-BY-SA 4.0.
2С31 «Вена» Азербайджанской армии в пиксельном камуфляже на трале по пути к параду в честь Дня вооружённых сил Азербайджана, Баку, 26 июня 2018. Азербайджан — единственный экспортный оператор системы (≈18 ед.). Фото — © Sefer azeri, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 034 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · нарезное орудие-миномёт, дивизионного звена Россия · RUS

2С34 «Хоста»

120-мм самоходное артиллерийское орудие на шасси 2С1
2S34 Khosta · УТМ
Илл. 02·034 — вид сбоку · фотосилуэт
0 — 5 м
2С34 «Хоста»: 120-мм 2А80-1 на шасси 2С1 с СУО «Капустник-Б».
Статус
В строю · с 2024
Выпущено
≈ 60 ед.
Производитель
Уралтрансмаш (Екатеринбург)

Назначение

Самоходное артиллерийское орудие, сочетающее в одной башенной установке свойства гаубицы, миномёта и противотанковой системы — за счёт 120-мм нарезного орудия-миномёта 2А80-1, способного вести огонь осколочно-фугасными и активно-реактивными снарядами, минами различных типов, а также корректируемыми боеприпасами «Китолов-2» с лазерным наведением. Создана как глубокая модернизация САУ 2С1 «Гвоздика»: сохранено плавающее шасси МТ-ЛБ и компоновка, заменены башня, орудие, боеукладка, привода и система управления огнём «Капустник-Б» — с цифровой баллистической ЭВМ, тепловизором командира и автоматизированным режимом «выстрел в движении». Принята на вооружение ВС РФ в 2008 году; малосерийное производство на «Уралтрансмаше».

Тактико-технические характеристики

  • Боевая масса 16 t
  • Длина (с пушкой вперёд) 7,40 м
  • Длина корпуса 7,26 м
  • Ширина 2,85 м
  • Высота 2,73 м
  • Экипаж 4 чел.
  • Шасси МТ-ЛБ (от 2С1)
  • Двигатель ЯМЗ-238Н · 240 л.с. дизель
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 4,5 км/ч
  • Запас хода 500 км
  • Орудие 120-мм 2А80-1 (нарезное орудие-миномёт)
  • Тип заряжания казённое
  • Угол ВН −2 … +80 °
  • Угол ГН 360 °
  • Дальн. ОФС до 8,85 км
  • Дальн. АРС до 13 км
  • Стрельба миной 0,5 — 7,2 км
  • Боезапас 40 выстр.
  • Скорострельность 6—8 выстр./мин
  • СУО «Капустник-Б»
  • Бронирование до 20 мм (противопульное)

Модификации

2С34 «Хоста» (серийная, с 2008) 2С34-1 (опытная) (новая СУО, тепловизионный канал)
Семейство 2С1М1 линейка: 2
  1. AFV · 02 · 001 2С1М1 «Гвоздика» САУ · RUS
  2. AFV · 02 · 034 2С34 «Хоста» ← вы здесь САУ · RUS

Операторы

RUS (СВ, ВДВ)

Фотографии

2С34 «Хоста» на форуме «Инженерные технологии — 2014», 3/4 спереди. Виден характерный дульный тормоз 120-мм орудия-миномёта 2А80-1, командирский 12,7-мм НСВТ и оптико-электронный блок прицела. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С34 «Хоста» на форуме «Инженерные технологии — 2014», 3/4 спереди. Виден характерный дульный тормоз 120-мм орудия-миномёта 2А80-1, командирский 12,7-мм НСВТ и оптико-электронный блок прицела. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С34 «Хоста», строго фронтальный ракурс — Oboronexpo 2014. Ствол 120-мм 2А80-1 заглушен пробкой; видны фары, командирская пулемётная установка, дымовые гранатомёты. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С34 «Хоста», строго фронтальный ракурс — Oboronexpo 2014. Ствол 120-мм 2А80-1 заглушен пробкой; видны фары, командирская пулемётная установка, дымовые гранатомёты. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С34 «Хоста» в динамике на форуме «Армия-2016», 8 сентября 2016. Шасси МТ-ЛБ с семью катками идентично 2С1 «Гвоздика», на основе которой создана машина. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С34 «Хоста» в динамике на форуме «Армия-2016», 8 сентября 2016. Шасси МТ-ЛБ с семью катками идентично 2С1 «Гвоздика», на основе которой создана машина. Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 035 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · с необитаемой башней, нового поколения Россия · RUS

2С35 «Коалиция-СВ»

152-мм самоходная гаубица дивизионно-армейского звена
2S35 Koalitsiya-SV · УВЗ
Илл. 02·035 — вид сбоку · фотосилуэт
0 — 5 м
2С35 «Коалиция-СВ»: необитаемая башня с АЗ, 152-мм 2А88 (52 клб), экипаж в корпусе.
Статус
В строю · с 2024
Выпущено
малая серия ед.
Производитель
УВЗ (Нижний Тагил) · ЦНИИ «Буревестник»

Назначение

Самоходная артиллерийская установка нового поколения, разработанная для замены 2С19 «Мста-С» в качестве основной 152-мм САУ дивизионно-армейского звена. Главная инновация — **необитаемая башня** с автоматом заряжания: весь экипаж (3 человека) размещён в бронекапсуле корпуса, что радикально повышает выживаемость при контрбатарейном огне. Орудие 2А88 с удлинённым до 52 калибров стволом и усиленной баллистикой обеспечивает дальность стрельбы стандартным ОФС до 40 км и до 70 км — управляемым активно-реактивным снарядом нового поколения. Скорострельность доведена до 16 выстрелов в минуту благодаря двухпоточной системе подачи (раздельно — снаряд и заряд). Шасси построено на агрегатах Т-90А (изначально разрабатывалось под платформу «Армата», но в серийном варианте перешло на проверенное танковое шасси). Машина имеет цифровую СУО с подключением к АСУ ТЗ «Стрелец», тепловизионный наблюдательный комплекс, спутниковую навигацию ГЛОНАСС/GPS. Впервые показана на Параде Победы 2015; первая партия передана ВС РФ в 2020, формально принята на вооружение в 2024.

Тактико-технические характеристики

  • Боевая масса 48 т
  • Длина (с пушкой вперёд) 12,5 м
  • Длина корпуса 7,12 м
  • Ширина 3,60 м
  • Высота 3,40 м
  • Экипаж 3 чел. (в корпусе)
  • Башня необитаемая с автоматом заряжания
  • Шасси на агрегатах Т-90А
  • Двигатель В-92С2Ф · 1 000 л.с. дизель
  • Удельная мощность 20,8 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Запас хода 500 км
  • Орудие 152-мм 2А88 (52 клб)
  • Угол ВН −5 … +75 °
  • Угол ГН 360 °
  • Дальн. ОФС до 40 км
  • Дальн. УАС до 70 км
  • Боезапас 70 выстр.
  • Скорострельность до 16 выстр./мин
  • Зар. система двухпоточный АЗ снаряд+заряд раздельно
  • СУО цифровая, АСУ ТЗ «Стрелец»
  • Зен. пулемёт 12,7-мм Корд дистанц. упр.
  • Бронирование противопульное (корпус-капсула)

Модификации

2С19 «Мста-С» (предшественник, с 1989) 2С35 «Коалиция-СВ» (серийная, с 2020) 2С35-1 «Коалиция-СВ-КШ» (колёсное шасси КамАЗ-6560)
Семейство 2С3М2 линейка: 3
  1. AFV · 02 · 003 2С3М2 «Акация-М2» САУ · RUS
  2. AFV · 02 · 019 2С19М2 «Мста-С» САУ · RUS
  3. AFV · 02 · 035 2С35 «Коалиция-СВ» ← вы здесь САУ · RUS

Операторы

RUS (СВ ВС РФ)

Фотографии

2С35 «Коалиция-СВ» — первое публичное появление на Параде Победы 9 мая 2015 в Москве. Хорошо виден ключевой архитектурный ход: командир торчит из ЛЮКА КОРПУСА — экипаж размещён в бронекапсуле, а не в башне (необитаемая башня — главная инновация системы). Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С35 «Коалиция-СВ» — первое публичное появление на Параде Победы 9 мая 2015 в Москве. Хорошо виден ключевой архитектурный ход: командир торчит из ЛЮКА КОРПУСА — экипаж размещён в бронекапсуле, а не в башне (необитаемая башня — главная инновация системы). Фото — © Vitaly V. Kuzmin, Wikimedia Commons, CC-BY-SA 4.0.
2С35 «Коалиция-СВ» и 2С19М2 «Мста-С» в общем строю на Параде Победы на Красной площади, 9 мая 2018. Видна разница поколений: у «Мсты» (по краям) обычная башня с экипажем, у «Коалиции» (в центре) — компактная необитаемая башня с автоматом заряжания. Фото — Пресс-служба Президента РФ, CC-BY 4.0.
2С35 «Коалиция-СВ» и 2С19М2 «Мста-С» в общем строю на Параде Победы на Красной площади, 9 мая 2018. Видна разница поколений: у «Мсты» (по краям) обычная башня с экипажем, у «Коалиции» (в центре) — компактная необитаемая башня с автоматом заряжания. Фото — Пресс-служба Президента РФ, CC-BY 4.0.
2С35 «Коалиция-СВ» с кормового ракурса на форуме «Армия-2020», 27 августа 2020. Видны казённая часть 152-мм орудия 2А88, технологические люки для обслуживания автомата заряжания и характерное танковое шасси на агрегатах Т-90А. Фото — © Nickel nitride, Wikimedia Commons, CC0.
2С35 «Коалиция-СВ» с кормового ракурса на форуме «Армия-2020», 27 августа 2020. Видны казённая часть 152-мм орудия 2А88, технологические люки для обслуживания автомата заряжания и характерное танковое шасси на агрегатах Т-90А. Фото — © Nickel nitride, Wikimedia Commons, CC0.
AFV · 02 · 041 Самоходный миномёт / Self-propelled Mortar · батальонного звена · колёсная (4×4) Россия · RUS

2С41 «Дрок»

82-мм самоходный миномёт на шасси «Тайфун-ВДВ»
2S41 Drok · ЦНИИ «Буревестник» / УВЗ
Илл. 02·041 — вид сверху · фотосилуэт
0 — 7 м
2С41 «Дрок»: 82-мм миномёт 2Б24 на шасси К-4386 «Тайфун-ВДВ».
Статус
В строю · с 2023
Выпущено
малая серия ед.
Производитель
ЦНИИ «Буревестник» (Н. Новгород) · УВЗ

Назначение

Российский 82-мм самоходный миномёт на бронированном колёсном шасси К-4386 «Тайфун-ВДВ» (4×4), разработанный ЦНИИ «Буревестник» совместно с УВЗ. Несёт серийный 82-мм миномёт 2Б24 в дистанционно-управляемом боевом модуле в кормовой части корпуса — расчёт ведёт огонь, не покидая бронекапсулы. Время перевода из походного положения в боевое — менее минуты, что позволяет быстро уходить с огневой позиции и снижает риск контрбатарейного удара. Боеукладка — более 40 мин (осколочно-фугасные ОФ-50, дымовые, осветительные); скорострельность — более 10 выстр./мин; дальность стрельбы — до 6 км. Углы вертикального наведения 45—85°, горизонтального — ±35°. Для самообороны установлен дистанционно-управляемый модуль с 7,62-мм пулемётом ПКТ. Шасси даёт скорость свыше 100 км/ч по шоссе, запас хода 1 200 км и противопульное бронирование уровня STANAG 4569. Принят на вооружение ВС РФ в 2023 г.; первая партия передана в части в июле 2023 г., машины испытывались в зоне СВО.

Тактико-технические характеристики

  • Боевая масса 14,5 т
  • Длина корпуса 7,30 м
  • Ширина 2,55 м
  • Высота 3,00 м
  • Клиренс 0,40 м (регулируемый)
  • Экипаж 4 чел. (в бронекапсуле)
  • Шасси К-4386 «Тайфун-ВДВ» (4×4)
  • Двигатель ЯМЗ-5347-25 · 350 л.с. дизель
  • Удельная мощность 24 л.с./т
  • Макс. скорость (шоссе) 100 км/ч
  • Запас хода 1 200 км
  • Миномёт 82-мм 2Б24 (нарезной, казн.)
  • Угол ВН +45 … +85 °
  • Угол ГН ±35 ° (без поворота шасси)
  • Дальн. стрельбы до 6 км
  • Скорострельность > 10 выстр./мин
  • Боеукладка > 40 мин
  • Боевой модуль дистанц. упр.
  • Зен. пулемёт 7,62-мм ПКТ (дист. упр.)
  • Время в боевое < 1 мин
  • Бронирование STANAG 4569 (противопульное)

Модификации

2С41 «Дрок» (базовая, с 2023)

Операторы

RUS (СВ ВС РФ, ВДВ)

Фотографии

2С41 «Дрок» в открытой демонстрации, июнь 2021. Колёсное бронированное шасси «Тайфун-ВДВ» (К-4386) с дистанционно-управляемым 82-мм миномётным модулем 2Б24 на крыше. Фото — Минобороны РФ, Wikimedia Commons, CC-BY 4.0.
2С41 «Дрок» в открытой демонстрации, июнь 2021. Колёсное бронированное шасси «Тайфун-ВДВ» (К-4386) с дистанционно-управляемым 82-мм миномётным модулем 2Б24 на крыше. Фото — Минобороны РФ, Wikimedia Commons, CC-BY 4.0.
2С41 «Дрок» на форуме «Армия-2020» (29 августа 2020). Фронтально-боковой ракурс позволяет увидеть компоновку «кабина + бронекапсула расчёта впереди, ствол миномёта в кормовом модуле». На крыше — дистанционно управляемая башенка с 7,62-мм пулемётом ПКТ для самообороны. Фото — © Kirill Borisenko, Wikimedia Commons, CC-BY-SA 4.0.
2С41 «Дрок» на форуме «Армия-2020» (29 августа 2020). Фронтально-боковой ракурс позволяет увидеть компоновку «кабина + бронекапсула расчёта впереди, ствол миномёта в кормовом модуле». На крыше — дистанционно управляемая башенка с 7,62-мм пулемётом ПКТ для самообороны. Фото — © Kirill Borisenko, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С41 «Дрок» там же. Открыт боевой модуль миномёта 2Б24 с ручной перезарядкой; ствол поднят в походно-учебное положение. Видны люки сверху и кормовая аппарель для расчёта. Фото — © Kirill Borisenko, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С41 «Дрок» там же. Открыт боевой модуль миномёта 2Б24 с ручной перезарядкой; ствол поднят в походно-учебное положение. Видны люки сверху и кормовая аппарель для расчёта. Фото — © Kirill Borisenko, Wikimedia Commons, CC-BY-SA 4.0.
AFV · 02 · 077 Инженерная машина / Armoured Engineering Vehicle · амфибия, разминирование линейным зарядом, USMC США · USA

AAVP-7A1 MICLIC

Амфибийная машина морской пехоты с комплексом линейного разминирования M58
FMC / BAE Systems
Илл. 02·077 — вид сбоку · фотосилуэт
0 — 5 м
AAVP-7A1 с пусковой MICLIC на корме; амфибия USMC.
Статус
В строю · с 2024
Выпущено
≈ 1 300 ед.
Производитель
FMC Corporation · BAE Systems Land

Назначение

Инженерная разновидность плавающего бронетранспортёра морской пехоты США AAVP-7A1, оснащённая комплексом M58 MICLIC (Mine Clearing Line Charge). Комплекс предназначен для проделывания проходов в минных полях на берегу сразу после высадки морского десанта: ракетой запускается тросовый заряд C-4 длиной 100 м, последующая детонация которого инициирует мины в полосе шириной до 14 м. Машина сохраняет амфибийные качества и может выйти на берег с борта десантного корабля. Постепенно заменяется в строю на платформу ACV (Amphibious Combat Vehicle).

Тактико-технические характеристики

  • Боевая масса 22,8 т
  • Длина корпуса 7,94 м
  • Ширина 3,27 м
  • Высота (с пусковой) 3,32 м
  • Экипаж 3 чел.
  • Двигатель Cummins VT400 · 400 л.с. дизель
  • Макс. скорость (шоссе) 72 км/ч
  • Макс. скорость (на плаву) 13 км/ч
  • Запас хода 480 км
  • Вооружение 12,7 мм M2HB
  • Комплекс M58 MICLIC
  • Заряд 100 м троса · C-4
  • Полоса прохода до 14 м
  • Запуск ракетный

Модификации

AAVP-7A1 (базовый БТР) AAVP-7A1 MICLIC AAVP-7A1 RAM/RS (модернизация подвески, 525 л.с.)
Семейство AAVP-7A1 линейка: 3
  1. AFV · 02 · 079 AAVP-7A1 SU БТР · USA
  2. AFV · 02 · 077 AAVP-7A1 MICLIC ← вы здесь ИМР · USA
  3. AFV · 02 · 078 AAVP-7A1 EAAK БТР · USA

Операторы

USA (USMC)

Фотографии

AAVP-7A1 с разнесённой накладной бронёй EAAK — боковая проекция (ref).
AAVP-7A1 с разнесённой накладной бронёй EAAK — боковая проекция (ref).
3-й AAB USMC готовит AAVP-7A1 к пуску MICLIC, Camp Pendleton, 2019. Фото — Cpl. E. Necoechea, USMC (public domain).
3-й AAB USMC готовит AAVP-7A1 к пуску MICLIC, Camp Pendleton, 2019. Фото — Cpl. E. Necoechea, USMC (public domain).
Подрыв линейного заряда M58 — учения 3-го AAB USMC, Range 408, Camp Pendleton, 2019. Фото — Cpl. E. Necoechea, USMC (public domain).
Подрыв линейного заряда M58 — учения 3-го AAB USMC, Range 408, Camp Pendleton, 2019. Фото — Cpl. E. Necoechea, USMC (public domain).
AFV · 02 · 078 Бронетранспортёр / Armoured Personnel Carrier · амфибийный БТР, USMC США · USA

AAVP-7A1 EAAK

Амфибийный пехотный БТР морской пехоты США с комплектом аппликативной брони
AAV-P7A1 · FMC / BAE Systems
Илл. 02·078 — вид сверху · фотосилуэт
0 — 7 м
AAVP-7A1 EAAK: гусеничный амфибийный БТР с UGWS-башенкой и плитами аппликативной брони.
Статус
Снят с вооружения · до 2025
Выпущено
≈ 1 350 ед. (всё семейство)
Производитель
FMC Corporation · United Defense · BAE Systems Land

Назначение

Стандартный пехотный вариант амфибийного бронетранспортёра Корпуса морской пехоты США AAV-P7A1 с установленным комплектом аппликативной брони EAAK (Enhanced Appliqué Armor Kit). Базовый LVT-7 разработан FMC Corporation в начале 1970-х как замена старому LVT-5 и принят на вооружение в 1972 г. В 1983—1986 годах весь парк прошёл программу продления срока службы SLEP, после которой получил обозначение AAVP-7A1: новый двигатель Cummins VTA-525 (525 л.с.), переработанные подвеска и трансмиссия. EAAK-комплект — съёмные керамические плитки на алюминиевом основании, монтируемые поверх корпуса; повышают защиту с противоосколочной до уровня 14,5-мм пуль с дистанции 300 м. Массово устанавливался с начала 1990-х. С 1985 г. на машинах смонтирована дистанционно-управляемая башенка UGWS (Up-Gunned Weapon Station) с 12,7-мм M2HB и 40-мм автоматическим гранатомётом Mk 19. Машина амфибийная — преодолевает водные преграды с помощью двух кормовых водомётов; запускается с десантной палубы корабля. Вмещает 3 чел. экипажа + 21 десантника с полной выкладкой. Применялась во всех операциях морской пехоты США с 1980-х (Гренада, Ливан, Панама, «Буря в пустыне», Сомали, Ирак, Афганистан). В 2025 г. AAV-P7A1 официально снят с вооружения USMC и заменён на ACV-30 (BAE Systems, 8×8). Эксплуатируется ещё 14 странами.

Тактико-технические характеристики

  • Боевая масса 25,7 т (с EAAK)
  • Длина корпуса 7,94 м
  • Ширина 3,27 м
  • Высота 3,31 м (по UGWS)
  • Клиренс 0,41 м
  • Экипаж 3 + 21 чел. (расчёт + десант)
  • Шасси оригинальное (FMC) (на агрегатах LVT)
  • Двигатель Cummins VTA-525M · 525 л.с. дизель
  • Удельная мощность 20,4 л.с./т
  • Макс. скорость (шоссе) 72 км/ч
  • Макс. скорость (на плаву) 13 км/ч
  • Движитель на плаву два водомёта
  • Запас хода 480 км
  • Вооружение UGWS-башенка (M2HB + Mk 19)
  • Пулемёт 12,7-мм M2HB (1 200 патр.)
  • АГС 40-мм Mk 19 Mod 3 (864 гран.)
  • Бронирование EAAK · 14,5-мм с 300 м (керамика на алюм.)
  • Десантовместимость 21 чел. с выкладкой
  • Высадка кормовая аппарель + 2 люка
  • Запуск с корабля через well deck (LHA / LHD / LSD)

Модификации

LVT-7 (базовая, с 1972) AAVP-7A1 (SLEP-модернизация, 1985) AAVP-7A1 EAAK (с аппликат. бронёй, 1990-е) AAVP-7A1 MICLIC (инженерный, разминирование) AAVC-7A1 (командно-штабной) AAVR-7A1 (БРЭМ, ремонтно-эвакуационный) ACV-30 (преемник, 8×8 BAE, с 2024)
Семейство AAVP-7A1 линейка: 3
  1. AFV · 02 · 079 AAVP-7A1 SU БТР · USA
  2. AFV · 02 · 077 AAVP-7A1 MICLIC ИМР · USA
  3. AFV · 02 · 078 AAVP-7A1 EAAK ← вы здесь БТР · USA

Операторы

USA (USMC, до 2025) ESP (Tercio de Armada) KOR (ROKMC) ITA (Lagunari · COMSUBIN) JPN (JGSDF · ARDB) TWN (ROCMC) BRA (морская пехота) THA IDN +5 (NATO и SE Asia)

Фотографии

AAV-7A1 испанской морской пехоты во время демонстрации на пляже Sardinero (Сантандер) в День Вооружённых сил, 30 мая 2009. На бортах хорошо видны характерные плиты EAAK-комплекта (Enhanced Appliqué Armor Kit) — крепятся болтами поверх алюминиевого корпуса. Морпехи спешиваются через кормовую аппарель. Фото — © Stojakovic81, Wikimedia Commons, public domain.
AAV-7A1 испанской морской пехоты во время демонстрации на пляже Sardinero (Сантандер) в День Вооружённых сил, 30 мая 2009. На бортах хорошо видны характерные плиты EAAK-комплекта (Enhanced Appliqué Armor Kit) — крепятся болтами поверх алюминиевого корпуса. Морпехи спешиваются через кормовую аппарель. Фото — © Stojakovic81, Wikimedia Commons, public domain.
AAV-7A1 морской пехоты Республики Корея штурмует пляж Тхак-Сан-Ри (Pohang) во время совместных учений «Foal Eagle 2000», 29 октября 2000. Машина в стандартной четырёхцветной MERDC-камуфляжной схеме; на крыше — UGWS-башенка с 12,7-мм M2HB. Фото — Сержант James E. Lotz, ВВС США, public domain.
AAV-7A1 морской пехоты Республики Корея штурмует пляж Тхак-Сан-Ри (Pohang) во время совместных учений «Foal Eagle 2000», 29 октября 2000. Машина в стандартной четырёхцветной MERDC-камуфляжной схеме; на крыше — UGWS-башенка с 12,7-мм M2HB. Фото — Сержант James E. Lotz, ВВС США, public domain.
AAV-7A1 итальянского полка Lagunari (морская пехота ВМС Италии) преодолевает водную преграду на учениях, 18 октября 2006. Видна работа водомётов в кормовой части — обеспечивают скорость на плаву до 13 км/ч. Фото — Армия Италии, Wikimedia Commons, CC-BY 2.5.
AAV-7A1 итальянского полка Lagunari (морская пехота ВМС Италии) преодолевает водную преграду на учениях, 18 октября 2006. Видна работа водомётов в кормовой части — обеспечивают скорость на плаву до 13 км/ч. Фото — Армия Италии, Wikimedia Commons, CC-BY 2.5.
AFV · 02 · 079 Бронетранспортёр / Armoured Personnel Carrier · амфибийный БТР, USMC · программа SU США · USA

AAVP-7A1 SU

Амфибийный пехотный БТР с пакетом повышенной живучести (Survivability Upgrade)
AAV-SU · SAIC / BAE Systems
Илл. 02·079 — вид сверху · общий силуэт AAVP-7A1
0 — 7 м
AAVP-7A1 SU: тот же внешний контур, что у EAAK; V-образное днище и керамика — внутри.
Статус
Программа закрыта · 2018
Выпущено
21 прототип (LRIP)
Производитель
SAIC · BAE Systems Land

Назначение

Программа Survivability Upgrade (SU) — попытка USMC продлить срок службы амфибийного БТР AAV-7A1 до 2035 г. в качестве переходной машины между парком EAAK и принципиально новым ACV. В марте 2015 г. компания SAIC получила контракт на разработку SU-комплекта; в августе 2017 г. — Low Rate Initial Production на 21 машину для испытаний. SU-комплект заменял угловые EAAK-плиты 49 буоянтными керамическими панелями с приклеенным спалл-лайнером, добавлял алюминиевое V-образное днище с уровнем защиты MRAP против мин и СВУ, бронированные внешние топливные баки, энергопоглощающие сиденья экипажа и десанта, а также новый двигатель Cummins QSC 8.3 (675 л.с. против 525), обновлённую подвеску и увеличенный запас плавучести. Изначальная цель программы — модернизировать 392 машины. В сентябре 2018 г. USMC официально закрыл программу, сославшись на бюджетные приоритеты и решение сосредоточиться на преемнике ACV-30 (8×8 BAE Systems). 21 прототип в строевые части не передавался. Внешний контур и силуэт практически идентичны AAVP-7A1 EAAK (различия — внутри корпуса и в нижней проекции).

Тактико-технические характеристики

  • Боевая масса ≈ 28,5 т (с SU-пакетом)
  • Длина корпуса 7,94 м
  • Ширина 3,27 м
  • Высота 3,31 м (по UGWS)
  • Экипаж 3 + 21 чел. (с энергопогл. сидениями)
  • Шасси оригинальное (FMC) (SU-усиление V-образное)
  • Двигатель Cummins QSC 8.3 · 675 л.с. дизель
  • Удельная мощность 23,7 л.с./т
  • Подвеска обновлённая (SU-программа)
  • Макс. скорость (шоссе) ≈ 72 км/ч
  • Макс. скорость (на плаву) ≈ 13 км/ч
  • Запас плавучести увеличен (новые буоянтные плиты)
  • Бронирование (борт) 49 керам. панелей (спалл-лайнер)
  • Бронирование (низ) алюм. V-плита (MRAP-уровень)
  • Топл. баки бронированные внешние
  • Сиденья энергопоглощающие (для экипажа и десанта)
  • Вооружение UGWS-башенка (M2HB + Mk 19)
  • Десантовместимость 21 чел.
  • Изначальный план 392 машины (отменено)
  • LRIP-партия 21 прототип

Модификации

LVT-7 (базовая, с 1972) AAVP-7A1 (SLEP-модернизация, 1985) AAVP-7A1 EAAK (с аппликат. бронёй, 1990-е) AAVP-7A1 SU (Survivability Upgrade, 2015—2018, отменён) AAVP-7A1 MICLIC (инженерный, разминирование) ACV-30 (преемник, 8×8 BAE, с 2024)
Семейство AAVP-7A1 линейка: 3
  1. AFV · 02 · 079 AAVP-7A1 SU ← вы здесь БТР · USA
  2. AFV · 02 · 077 AAVP-7A1 MICLIC ИМР · USA
  3. AFV · 02 · 078 AAVP-7A1 EAAK БТР · USA

Операторы

USA (USMC, прототипы — программа закрыта 2018)
