AFV · 02 · 004 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · корпусного звена · казнозарядный СССР · Россия · SUN

2С4 «Тюльпан»

240-мм самоходный миномёт большой мощности
M1975 / SM-240 · УЗТМ
Илл. 02·004 — вид сверху · фотосилуэт
0 — 6 м
2С4 «Тюльпан»: 240-мм миномёт 2Б8 на гусеничном шасси «Объект 305».
Статус
В строю · с 2024
Выпущено
≈ 588 ед.
Производитель
Уралтрансмаш (Свердловск)

Назначение

Единственный в мире серийный самоходный миномёт калибра 240 мм, разработанный на УЗТМ в 1969 г. для замены буксируемого миномёта М-240 в артиллерии резерва Главного командования. Принят на вооружение в 1971 г. Использует нарезной казнозарядный миномёт 2Б8 с гидравлическим заряжанием и шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». В походном положении ствол укладывается на крышу корпуса; в боевом — поднимается над кормой и опирается на сошник, опирающийся в грунт. Предназначен для поражения долговременных огневых сооружений, переправ, командных пунктов, складов боеприпасов и групп бронетехники на расстоянии до 9,5 км обычной миной Ф-864 (массой 130 кг) и до 19 км активно-реактивной 3Ф2 «Гагара». Может применять корректируемую мину «Смельчак» с лазерным наведением и тактическую ядерную мину 3Б4 «Смерч» мощностью до 2 кт. Применялся в Афганистане (1979—1989), Чечне (1999—2000), Сирии (с 2017) и в российско-украинском конфликте. После 30-летней консервации часть машин возвращена в строй с 2017 г. Производство закончено в 1988 г. (~588 ед.).

Тактико-технические характеристики

  • Боевая масса 27,5 t
  • Длина (в походном) 8,50 м
  • Длина корпуса 6,45 м
  • Ширина 3,25 м
  • Высота (в походном) 3,20 м
  • Высота (в боевом) ≈ 5,05 м (со стволом)
  • Клиренс 0,45 м
  • Экипаж 4 + 5 чел. (расчёт)
  • Шасси «Объект 305» (унифицировано с 2К11 «Круг»)
  • Двигатель В-59 · 520 л.с. дизель
  • Удельная мощность 18,9 л.с./т
  • Макс. скорость (шоссе) 62 км/ч
  • Запас хода 500 км
  • Миномёт 240-мм 2Б8 (нарезной, казнозарядный)
  • Угол ВН +50 … +80 °
  • Угол ГН ±10 ° (без поворота шасси)
  • Дальн. ОФМ (Ф-864) до 9,5 км
  • Дальн. АРМ (3Ф2) до 19 км
  • Дальн. УАС «Смельчак» до 9,5 км (с лазерн. наведением)
  • Ядерн. боеприпас 3Б4 «Смерч» (до 2 кт)
  • Боеукладка 40 мин (бортовая 20+20)
  • Скорострельность ≈ 1 выстр./мин
  • Прицел ПГ-1М · МПМ-44М (панорамный)
  • Машина боепитания 2Ф106 (на шасси МТ-ЛБ)
  • Бронирование до 20 мм (противопульное)

Модификации

2С4 «Тюльпан» (базовая, с 1971) 2С4М (улучшенный гидропривод, 1983) 2С4М1 (модернизация связи и СУО, 2017)

Операторы

SUN (СССР, исходный) RUS UKR BLR KAZ CZE (на хранении) SYR (переданы из РФ)

Фотографии

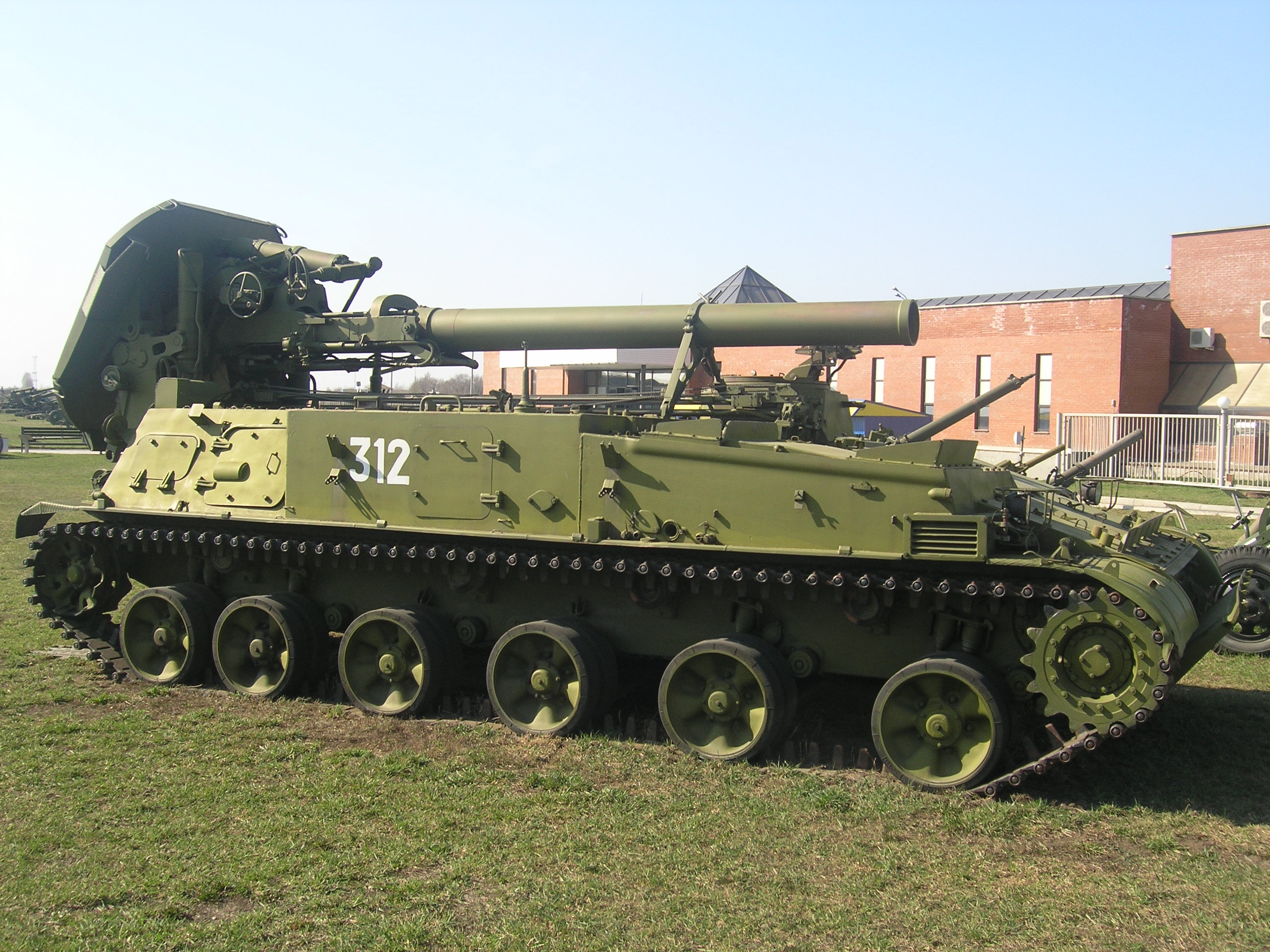

2С4 «Тюльпан» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 13 апреля 2008. Боковой ракурс с откинутой кормовой опорной плитой и 240-мм нарезным миномётом 2Б8, уложенным в походное положение поверх корпуса. Виден характерный высокий силуэт и удлинённое до 7 катков шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» в экспозиции Технического музея ОАО «АвтоВАЗ» (Тольятти), 13 апреля 2008. Боковой ракурс с откинутой кормовой опорной плитой и 240-мм нарезным миномётом 2Б8, уложенным в походное положение поверх корпуса. Виден характерный высокий силуэт и удлинённое до 7 катков шасси «Объект 305», унифицированное с ЗРК 2К11 «Круг». Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.

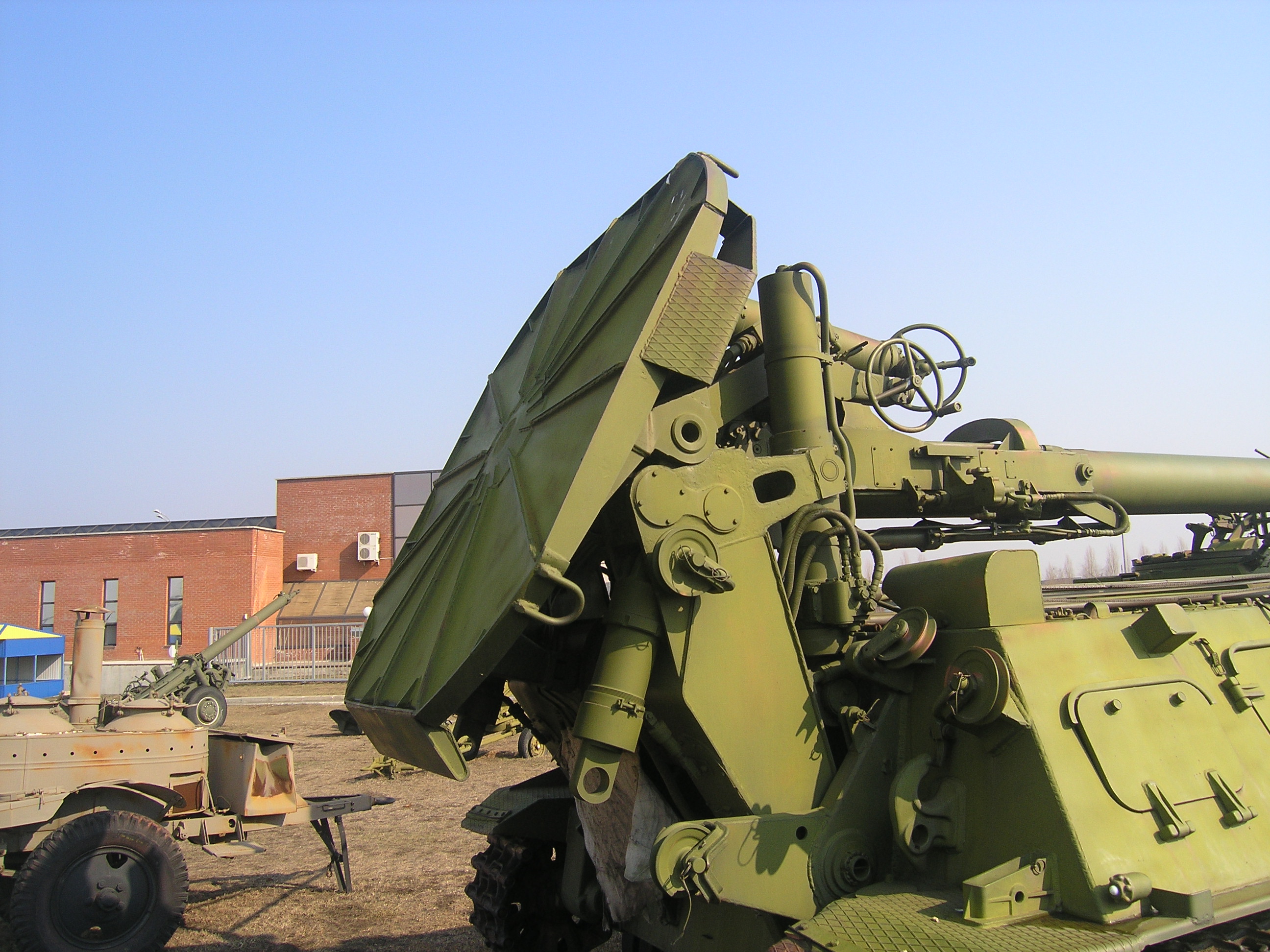

2С4 «Тюльпан» там же, апрель 2010. Дополнительный ракурс — кормовая часть с гидравлической плитой-сошником в опорном положении и казёнником орудия 2Б8. Машина боепитания 2Ф106 на шасси МТ-ЛБ (не на снимке) хранит 40 выстрелов и обеспечивает зарядку. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.
2С4 «Тюльпан» там же, апрель 2010. Дополнительный ракурс — кормовая часть с гидравлической плитой-сошником в опорном положении и казёнником орудия 2Б8. Машина боепитания 2Ф106 на шасси МТ-ЛБ (не на снимке) хранит 40 выстрелов и обеспечивает зарядку. Фото — © ShinePhantom, Wikimedia Commons, CC-BY-SA 3.0.

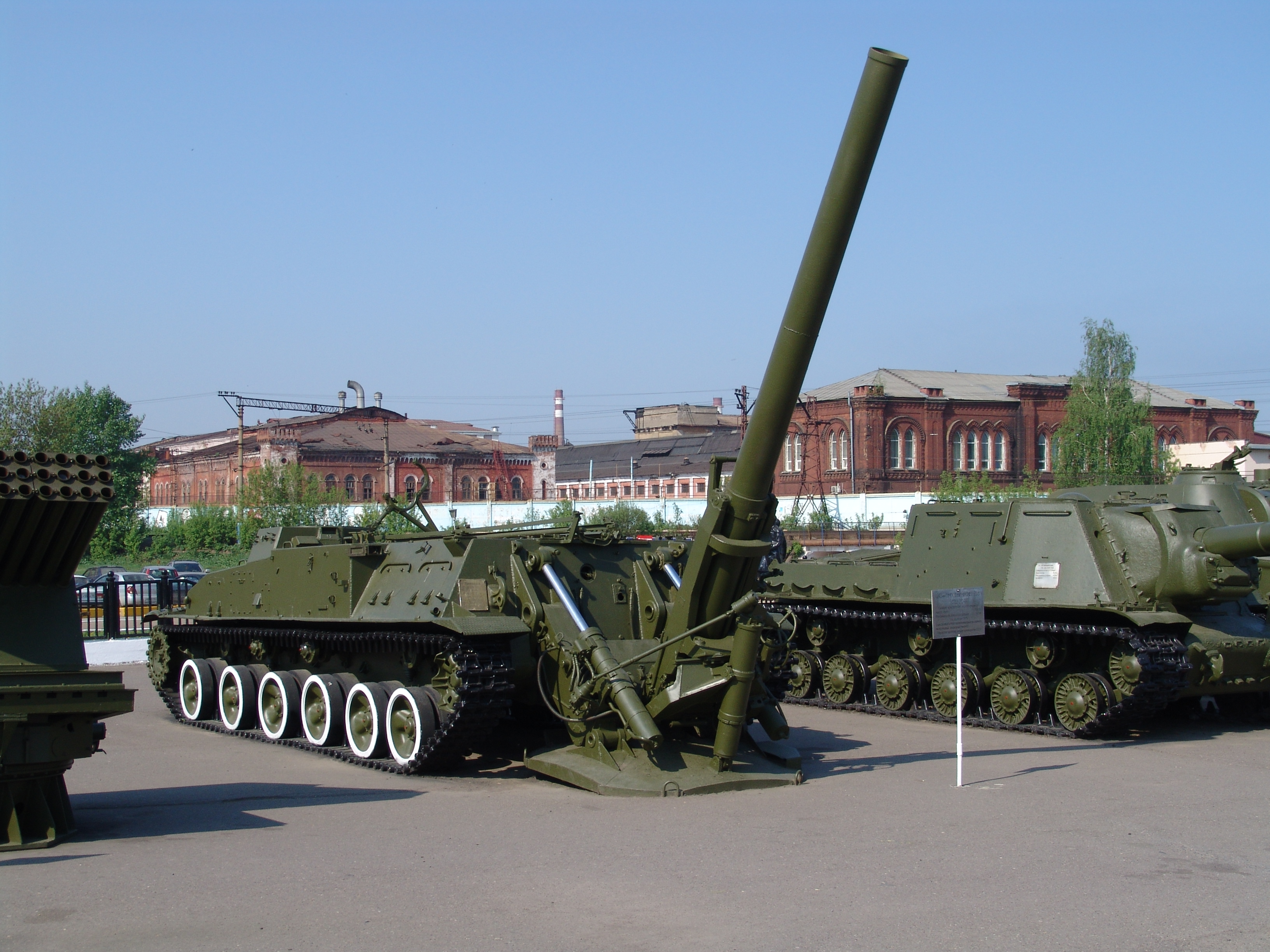

2С4 «Тюльпан» (с надписью «240-мм самоходный миномёт 2Б8 (САУ-2С4)») в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 14 мая 2010. Завод выпускал ствольную часть миномёта 2Б8; окончательная сборка шла на УЗТМ (Свердловск). Фото — © Parutip, Wikimedia Commons, CC-BY-SA 3.0 / GFDL 1.2+.
2С4 «Тюльпан» (с надписью «240-мм самоходный миномёт 2Б8 (САУ-2С4)») в экспозиции музея ПАО «Мотовилихинские заводы» (Пермь), 14 мая 2010. Завод выпускал ствольную часть миномёта 2Б8; окончательная сборка шла на УЗТМ (Свердловск). Фото — © Parutip, Wikimedia Commons, CC-BY-SA 3.0 / GFDL 1.2+.
