Armor Hub.
№ 02

Бронетехника · Armoured Fighting Vehicles

AFV · 02 · 009
AFV · 02 · 009 Самоходная артиллерийская установка / Self-propelled Gun / Howitzer · авиадесантная, дивизионного звена ВДВ СССР · Россия · RUS

2С9-1М «Нона-СМ»

120-мм самоходное орудие-миномёт ВДВ на шасси БТР-Д
2S9 Nona-S · ВгТЗ
Илл. 02·009 — вид сбоку · фотосилуэт
0 — 6 м
2С9-1М «Нона-СМ»: 120-мм 2А51 на плавающем шасси БТР-Д.
Статус
В строю · с 1981
Выпущено
≈ 1 400 ед. сем.
Производитель
ВгТЗ (Волгоград) · ЦНИИ «Буревестник»

Назначение

Лёгкое плавающее авиадесантное самоходное орудие-миномёт воздушно-десантных войск — родоначальник всего советского и российского семейства «нон». 2С9 «Нона-С» разработана ЦНИИ «Буревестник» в конце 1970-х на плавающем шасси БТР-Д для обеспечения собственной артиллерии ВДВ; принята на вооружение в 1981 г. Главная инновация — универсальное 120-мм нарезное орудие-миномёт 2А51, способное вести огонь и осколочно-фугасными снарядами, и активно-реактивными, и обычными минами всех типов, и кумулятивными ОФ-49 по бронетехнике. 2С9-1М «Нона-СМ» (2006) — модернизация с цифровой баллистической ЭВМ, тепловизионным каналом командира, поддержкой корректируемого боеприпаса «Китолов-2» с лазерным наведением (дальность до 9 км). Машина плавающая — преодолевает водные преграды с помощью двух водомётных движителей в корме, унаследованных от БТР-Д. Авиадесантируется парашютной платформой; масса 8,7 т делает её самой лёгкой САУ ВДВ в мире. Расчёт 4 человека внутри корпуса. Применялась в Афганистане (1981—1989), Карабахе, Чечне (обе войны), Грузии (2008), Сирии (с 2017), на Украине (с 2022). На базе шасси и башни «Нона-С» построено всё дальнейшее семейство: колёсная 2С23 «Нона-СВК» (на БТР-80), гусеничная 2С31 «Вена» (на БМП-3), 2С34 «Хоста» (на 2С1 «Гвоздика»).

Тактико-технические характеристики

  • Боевая масса 8,7 т
  • Длина корпуса 6,02 м
  • Ширина 2,63 м
  • Высота 2,30 м
  • Клиренс 0,42 м
  • Экипаж 4 чел. (в корпусе)
  • Шасси БТР-Д (плавающее, ВДВ)
  • Двигатель 5Д20 · 240 л.с. дизель
  • Удельная мощность 27,6 л.с./т
  • Макс. скорость (шоссе) 60 км/ч
  • Макс. скорость (на плаву) 9 км/ч
  • Движитель на плаву два водомёта
  • Запас хода 500 км
  • Орудие 120-мм 2А51 (нарезное орудие-миномёт)
  • Угол ВН −4 … +80 °
  • Угол ГН ±35 ° (без поворота шасси)
  • Дальн. ОФС до 8,85 км
  • Дальн. АРС до 12,8 км
  • Стрельба миной 0,5 — 7,1 км
  • Дальн. УАС «Китолов-2» до 9 км (с лазерн. наведением)
  • Боеукладка 25 выстр./мин
  • Скорострельность 6 — 8 выстр./мин
  • СУО «Капустник-Б» (с М-вариантов)
  • Бронирование противопульное (алюминиевый сплав)
  • Авиадесант. парашютная платформа (Ил-76, Ан-22, Ан-124)

Модификации

2С9 «Нона-С» (базовая, с 1981) 2С9-1 (улучшенная подача БК, 1986) 2С9-1М «Нона-СМ» (модернизация, цифровая СУО, 2006) 2С9-2 (опытная, удлинённое орудие) 2С23 «Нона-СВК» (колёсная, на БТР-80, с 1990) 2С31 «Вена» (гусеничная, на БМП-3, с 2010) 2С34 «Хоста» (модернизация 2С1, с 2008)
Семейство 2С9-1М линейка: 4
  1. AFV · 02 · 009 2С9-1М «Нона-СМ» ← вы здесь САУ · RUS
  2. AFV · 02 · 023 2С23 «Нона-СВК» САУ · RUS
  3. AFV · 02 · 031 2С31 «Вена» САУ · RUS
  4. AFV · 02 · 034 2С34 «Хоста» САУ · RUS

Операторы

SUN (СССР, исходный) RUS (СВ, ВДВ) BLR KAZ UKR UZB TJK VEN (экспорт)

Фотографии

2С9 «Нона-С» во время советских учений, март 1986. Боковой ракурс с плавающим шасси БТР-Д и характерной приземистой башней с 120-мм орудием-миномётом 2А51. Видны три пары опорных катков с торсионной подвеской и водомёты в корме. Фото — Министерство обороны США, public domain.
2С9 «Нона-С» во время советских учений, март 1986. Боковой ракурс с плавающим шасси БТР-Д и характерной приземистой башней с 120-мм орудием-миномётом 2А51. Видны три пары опорных катков с торсионной подвеской и водомёты в корме. Фото — Министерство обороны США, public domain.

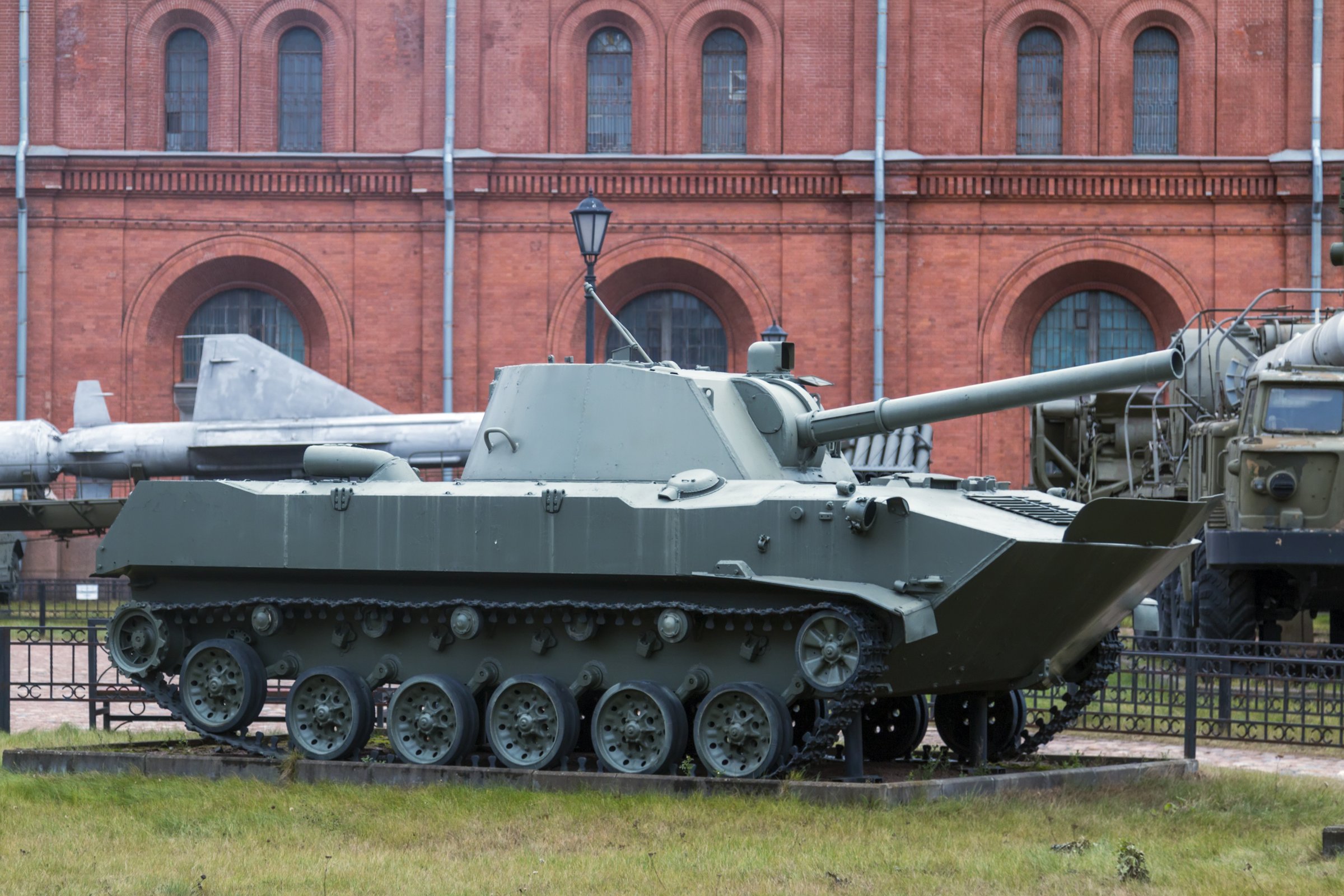

2С9 «Нона-С» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 24 декабря 2015. Правый профиль во всех деталях: броневой корпус БТР-Д с уголком в скулах, расположение смотровых приборов командира, выходы патрубков двух водомётов в кормовой части. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
2С9 «Нона-С» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи (Санкт-Петербург, ВИМАИВиВС), 24 декабря 2015. Правый профиль во всех деталях: броневой корпус БТР-Д с уголком в скулах, расположение смотровых приборов командира, выходы патрубков двух водомётов в кормовой части. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С9 «Нона-С» в том же музее. Видны кормовая аппарель для расчёта (4 чел.), глушитель двигателя 5Д20, два водомёта по бортам и крепления для парашютной платформы десантирования. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
Кормовой ракурс 2С9 «Нона-С» в том же музее. Видны кормовая аппарель для расчёта (4 чел.), глушитель двигателя 5Д20, два водомёта по бортам и крепления для парашютной платформы десантирования. Фото — © Mike1979 Russia, Wikimedia Commons, CC-BY-SA 4.0.
